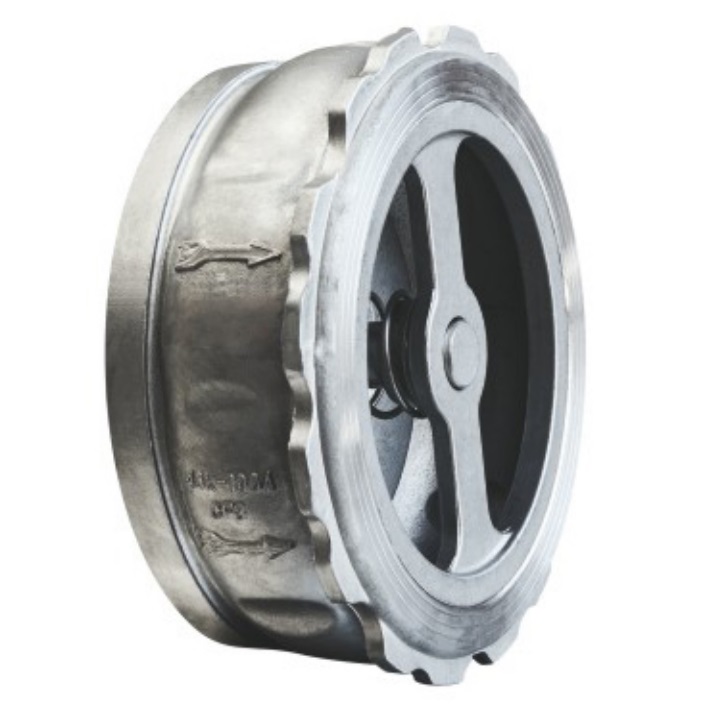

JIS10K 日标对夹式止回阀 SCS13/SCS14

JIS10K日标对夹式止回阀

H76W/H77W-10K为本款列示的两种JIS10K对夹止回阀型号，阀体安装在两片配对法兰之间，依靠正向介质压差开启，并通过相应关闭机构限制介质倒流。H76W与H77W各自的阀瓣结构、是否采用弹簧辅助关闭及允许安装方向，应分别按照对应产品结构图核对，不能将两个型号直接视为内部结构完全相同的止回阀。

对夹结构有什么特点？

对夹式止回阀通常具有较紧凑的安装长度，但选型时仍需确认口径、JIS法兰尺寸、阀体外径、阀瓣开启空间、介质流向以及安装方向，不能只依据两端法兰口径判断能否直接安装。

JIS10K不能直接写成PN16或Class150

JIS 10K、PN16和Class 150属于不同标准体系。实际压力温度额定值、法兰尺寸及材料组规则不同，因此不能将JIS10K直接固定等同为PN16或Class150。

材料怎么选择？

H76W/H77W-10K的阀体材料选项包括SCPH2铸钢、SCS13和SCS14不锈钢铸件。选材时应根据介质腐蚀性、设计温度、工作压力及材料标准分别核对。阀体牌号不能代表阀瓣、阀轴、弹簧及密封副的全部材料；对于海水或含氯介质，还应结合氯离子条件、温度、流速和所有接液部件的材料相容性进行选型。

法兰旋启式JIS10K产品可参考JIS10K日标旋启式法兰止回阀；其他止回产品见止回阀厂家栏目。

常见问题

JIS10K对夹止回阀可以直接装到PN16法兰之间吗？

不能只根据压力等级名称判断，应核对法兰内径、外径、螺栓孔、密封面以及阀体外形尺寸。

H76W和H77W内部结构完全一样吗？

不能这样认定。两个型号的具体阀瓣和内部结构应以对应产品图纸和技术资料为准。

SCS14一定适合海水吗？

不能仅凭材料牌号作绝对判断，还需结合介质成分、温度、流速、氯离子环境及项目材料要求评估。
