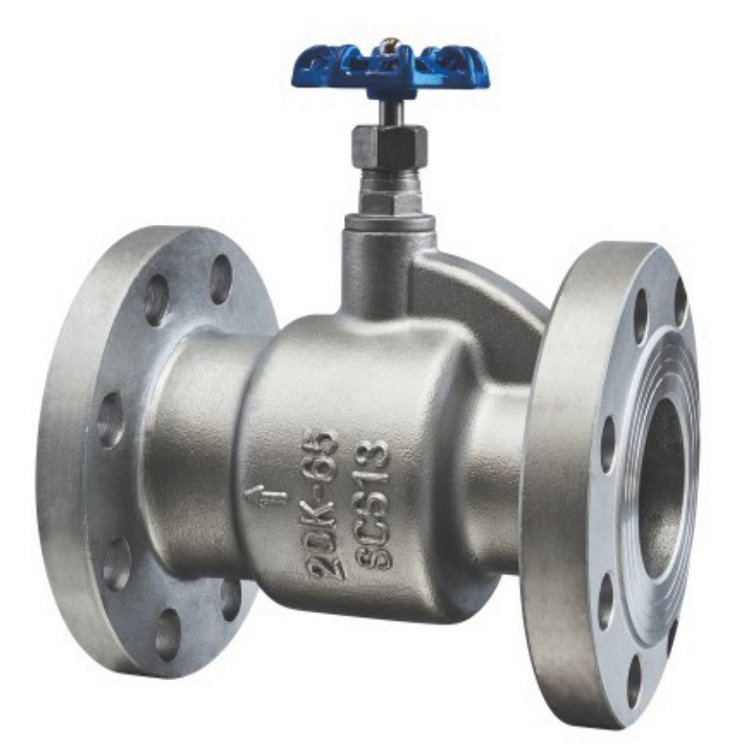

JIS 10K日标法兰立式升降式止回阀

JIS 10K升降式止回阀（Lift Check Valve）无声逆止阀是针对中低压管道系统设计的垂直启闭型单向阀，也称为弹簧止回阀，里面有一个弹簧可以重置它。 由于管道入口端介质的压力，克服弹簧的阻力可以打开阀门。 当进口端的介质压力低于出口端的压力时，弹簧将阀芯推向阀座使阀门关闭，阻止介质倒流，起到止回作用。遵循日本工业标准JIS B 2073与JIS B 2202，其通过阀瓣垂直升降实现介质单向流动，具备低流阻、快速响应及紧凑结构特性

‌1. 结构与密封设计‌

• ‌垂直导向结构‌：
  阀体采用整体铸造工艺（材质可选FC200铸铁或SCPH21铸钢），内部设精密导向筒，引导阀瓣沿轴线垂直运动，避免偏斜卡阻。阀座与阀瓣接触面经研磨处理（粗糙度Ra≤0.8μm），密封副贴合度≥95%，关闭时依靠介质回流压力与阀瓣自重实现自密封。

• ‌轻量化阀瓣设计‌：
  阀瓣采用空心不锈钢结构（SUS304/316），重量较实心设计减轻30%，降低启闭压差需求（开启压力≤0.05MPa），适用于低流速工况（≥0.3m/s即可正常动作）。密封面可选丁腈橡胶（NBR）或聚四氟乙烯（PTFE）包覆，适应水、油品及弱腐蚀性介质。

‌2. 材料适配与性能‌

• ‌多材质配置方案‌：

  • ‌常规工况‌：阀体为FC200铸铁（环氧树脂涂层防腐），适用温度-10~150℃；
  • ‌高温/腐蚀环境‌：阀体升级为SCPH21铸钢或SUS304不锈钢，耐温范围扩展至-29~200℃，耐受pH 5~9的弱酸碱性介质；
  • ‌导向组件‌：导向杆采用SUS440C淬火硬化不锈钢（HRC≥50），表面镀镍处理，抗磨损寿命≥10万次循环。

• ‌压力-温度参数‌：
  公称压力等级1.0MPa（JIS 10K），常温下最大工作压力1.0MPa，100℃时允许压力降至0.7MPa。壳体强度试验压力1.5MPa，密封试验压力1.1MPa，符合JIS B 2003测试标准。

‌3. 流体动力学优化‌

• ‌低流阻流道‌：
  阀腔采用直通式流道（Full Bore设计），通径与管道内径一致，流阻系数（Kv值）较缩径型阀门提升20%~30%，压损≤0.02MPa（流量10m³/h工况）。阀瓣开启高度为通径的25%~30%，兼顾流通效率与快速关闭需求。

• ‌防堵塞设计‌：
  阀瓣底部设置导流孔（孔径≈1/3 DN），平衡阀瓣两侧压力，避免杂质堆积；导向筒内壁抛光处理（Ra≤1.6μm），减少颗粒物卡滞风险，适用于含微量悬浮物的介质（固体含量≤1%）。

‌4. 制造与安装适配‌

• ‌精密加工工艺‌：
  阀体铸造后经退火消除内应力，关键密封面采用数控磨床精加工，同轴度误差≤0.05mm。阀瓣与导向杆装配间隙控制在0.1~0.3mm，确保运动顺滑且无介质泄漏。

• ‌安装灵活性‌：
  支持水平或垂直管道安装（垂直安装时介质流向需自下而上），法兰符合JIS B 2220 10K标准，可选JIS 10K RF法兰或JIS螺纹接口（Rc/R），适配DN15~DN300管道系统。

‌5. 应用场景与维护‌

• ‌典型应用领域‌：

  • 建筑给排水系统水泵出口（防止倒流引发泵体空转）；
  • 中央空调冷冻水循环管路（介质温度5~40℃）；
  • 低压蒸汽分配管网（压力≤0.8MPa，需配合PTFE密封圈）。

• ‌维护便捷性‌：
  阀盖采用螺栓连接结构（Bolted Cover），无需拆卸阀体即可更换阀瓣或密封件；导向筒模块化设计，支持在线维护，减少停机时间。
