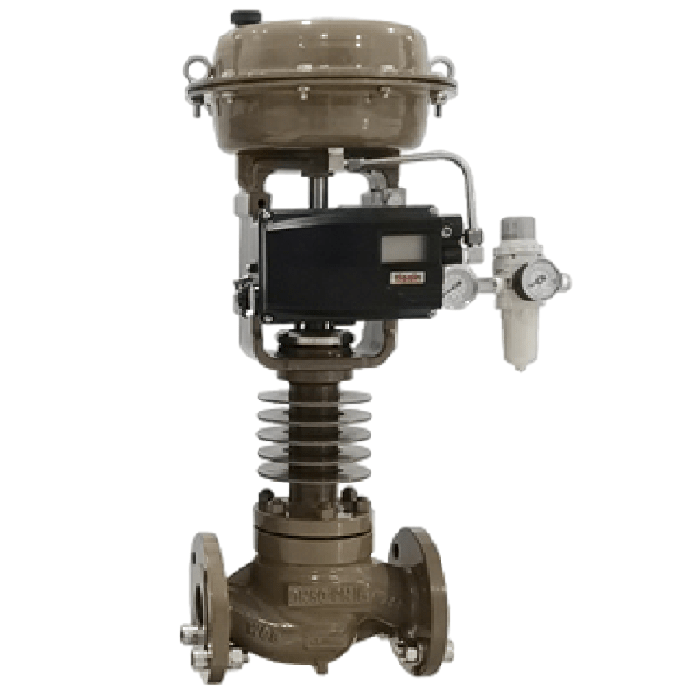

气动薄膜散热片式高温调节阀

气动薄膜散热片式高温调节座阀是针对高温介质精确调控需求设计的特种控制阀门，其结构融合了热力学补偿与流体动力学优化原理。阀体采用分体式铸造工艺，主体材料根据工况可选用ZG1Cr18Ni9Ti奥氏体不锈钢或WC6铬钼合金钢，在保持高温强度的同时，通过散热片结构增强热辐射效率。阀盖部位设置环形阵列散热鳍片，通过增大表面积加速阀杆密封区域的热量散失，有效降低填料函温度梯度，避免传统高温阀常见的密封组件热失效问题。

执行机构采用多弹簧薄膜式气动结构，标准配置智能阀门定位器，可实现4-20mA信号对应阀位开度的线性控制。特殊设计的波纹管密封组件将工作介质与执行机构完全隔离，防止高温介质热量直接传导至膜片腔体。执行机构推力通过杠杆机构进行力矩转换，配合低摩擦导向套筒，确保在0-600℃介质温度范围内保持稳定的调节精度。

阀芯组件采用压力平衡式结构设计，通过对称分布的平衡孔抵消介质压差对阀杆产生的轴向推力，降低执行机构负荷需求。密封副采用钴基硬质合金堆焊工艺，配合自对中阀座结构，在频繁启闭工况下仍能保持Ⅳ级（ANSI/FCI 70-2）以上密封等级。阀芯导向部分设置石墨润滑衬套，在高温环境下形成固体润滑层，减少金属部件摩擦损耗。

热管理系统包含多层复合隔热罩与主动风冷散热模块，可根据现场工况选配。隔热罩采用陶瓷纤维与金属反射层复合结构，将阀体表面温度降低至安全操作范围；风冷系统通过外接气源驱动涡轮产生强制对流，使关键部位温升控制在材料允许范围内。阀杆部位设置双层填料密封，上层采用柔性石墨环，下层配置金属波纹管，形成阶梯式密封防护。

该阀门适用于石化裂解装置、焦化系统高温油气管道、熔盐循环系统等苛刻工况，可精确调控温度400℃以上、压力PN16-PN40范围的流体介质。特殊设计的流道轮廓通过CFD模拟优化，在维持调节特性的同时将流阻系数降低至0.65以下。产品需要符合API 624低泄漏要求，出厂前经过三阶段热循环测试及高温启闭寿命试验，确保在热交变工况下的长期稳定性。维护时可通过在线更换阀内件实现功能恢复，减少系统停机时间。
