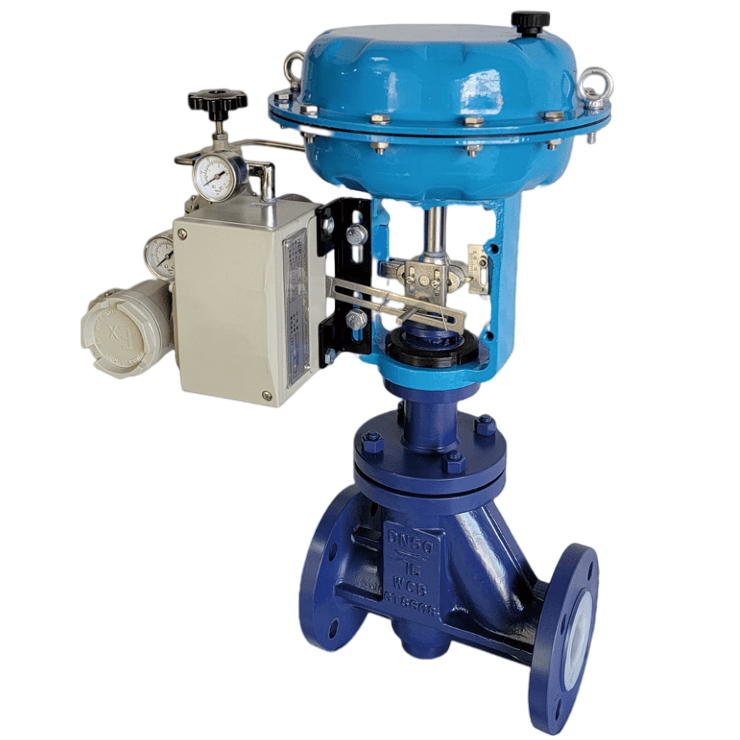

气动美标衬氟调节阀Class150

气动美标法兰连接衬氟调节阀Class150是针对强腐蚀性介质控制设计的阀门装置，阀体遵循ASME B16.5标准设计，法兰密封面采用RF突面形式，配合Class150压力等级，适用于PN16-PN20工况系统。主体材质可选WCB碳钢或CF8不锈钢，内腔通过模压工艺整体衬覆2.5-3mm厚聚全氟乙丙烯（F46）层或者PFA/PTFE，形成无接缝防腐隔离层，可耐受PH值0-14范围的酸碱介质侵蚀。

执行机构采用多弹簧薄膜式或活塞式气动结构，配备智能定位器与空气过滤减压单元，支持4-20mA信号输入实现精确流量调节。导向机构设置PTFE耐磨环与石墨填料组合密封，在保持灵活动作的同时需要满足TA-Luft标准对挥发性介质的低泄漏要求。阀芯组件采用压力平衡式设计，通过阀杆底部平衡孔抵消介质压差产生的轴向力，降低执行机构负载30%以上。

衬氟工艺采用分体烧结成型技术，阀体内腔、阀座及阀芯表面均包覆氟塑料层，经二次高温固化处理使衬层与金属基体结合强度达到15MPa以上。流道轮廓经CFD流体模拟优化，采用等百分比或抛物线流量特性设计，线性调节精度可达±2.5%FS。特殊设计的导流翼结构可减少介质涡流，将流体噪声控制在85dB(A)以内。

该阀门适用于化工、制药、电镀等行业的强腐蚀介质控制系统，特别针对浓硫酸、氢氟酸、混合有机溶剂等特殊介质具有稳定防护性能。执行机构外壳防护等级达到IP66/IP67标准，可选配防爆型定位器满足Zone1危险区域使用需求。阀座与阀芯采用锥面密封结构，通过弹性补偿机构自动校正安装偏差，确保在温度-20℃至150℃范围内保持ANSI/FCI 70-2 Class IV级密封。

出厂前进行1.5倍压力壳体试验及0.6MPa氮气密封检测，并提供第三方材质成分报告。维护时可在线更换填料密封组件，衬氟阀芯与阀座支持整体拆装更换，显著降低维护成本。根据介质特性可选配PFA、ETFE等不同氟塑料衬里，满足特定工况下的耐温与抗渗透要求。
