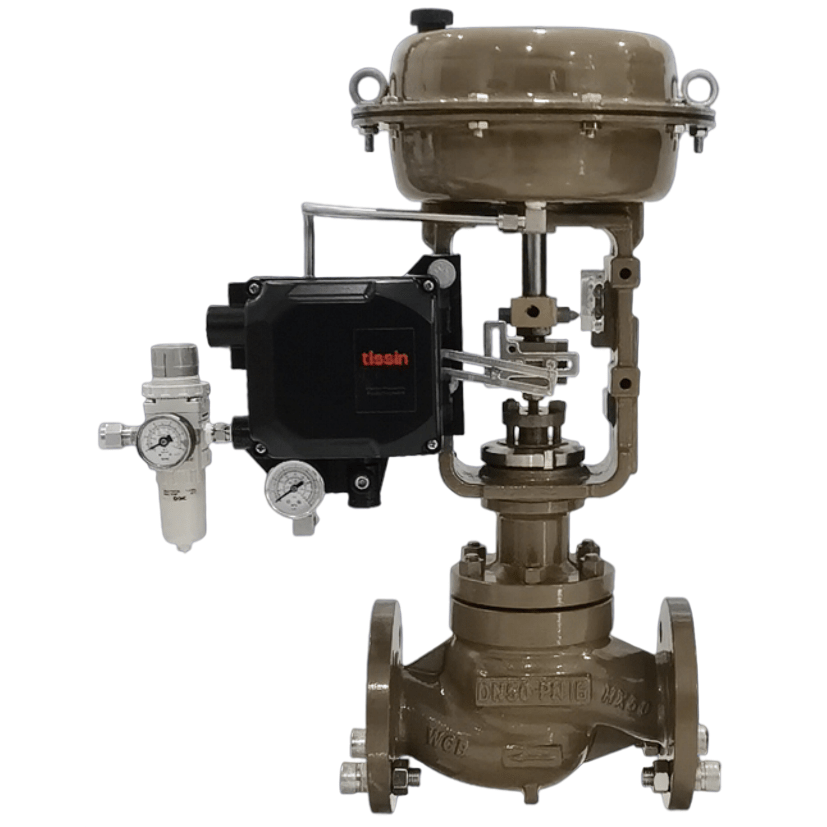

铸钢WCB气动单座调节阀

铸钢WCB薄膜式气动单座法兰调节阀是基于工业过程控制需求设计的压力平衡型阀门装置，其结构需要遵循ANSI B16.34压力规范与IEC 60534调节阀标准。阀体采用ASTM A216 WCB碳钢整体铸造而成，材料抗拉强度≥485MPa，适用温度范围覆盖-29℃至425℃，法兰端面加工符合Class 150压力等级要求，突面（RF）或环连接面（RTJ）配置可适配不同密封需求。

执行机构采用多弹簧薄膜式气动结构，标准配置包含316L不锈钢膜片与耐腐蚀弹簧组，在0.2-1.0MPa气源压力下产生线性推力输出。配套智能定位器通过4-20mA信号接收控制指令，将电信号转换为精确气压输出，实现阀门开度与流量参数的等比调节。定位器内置HART通信协议模块，支持远程参数配置与实时状态监测，调节精度可达±1%满量程。

阀芯组件采用单座压力平衡设计，通过阀杆底部平衡孔连通阀腔上下压力，有效降低介质压差对执行机构推力的影响。密封副由阀芯导向套与硬化处理的阀座组成，阀座表面堆焊Stellite 6合金层，硬度达到HRC40-45，与阀芯锥面形成金属硬密封结构。该设计在需要保持ANSI/FCI 70-2 Class IV级密封性能的同时，允许承受最高6.9MPa的工作压差。

流体通道采用等百分比或线性流量特性设计，流道轮廓经数值模拟优化，流阻系数控制在0.8以下。阀盖部位设置延长型散热片结构，通过增加散热表面积将填料函区域温度降低60℃以上，保护PTFE V型填料与柔性石墨组成的复合密封系统。导向轴承采用浸锑石墨材质，在高温工况下形成自润滑层，降低阀杆运动摩擦系数。

该产品适用于蒸汽系统、导热油循环、工业给排水等非腐蚀性介质的精确控制，特别适合需要高频次调节的工况场景。执行机构外壳符合IP66防护等级，可选配防爆型定位器需要满足Ex d IIC T6防爆认证要求。阀座密封泄漏量低于0.01%额定流量。出厂前进行1.5倍额定压力的壳体强度试验与寿命测试。

维护时可通过阀盖顶部注脂口加注专用密封脂，延长填料使用寿命。阀芯组件采用模块化设计，支持在线更换阀内件而无需拆卸阀体。根据工况需求可升级为波纹管密封结构，实现双重密封防护。产品配套安装尺寸需要符合IEC 60534-6标准，与主流DCS系统具有良好的兼容性。
