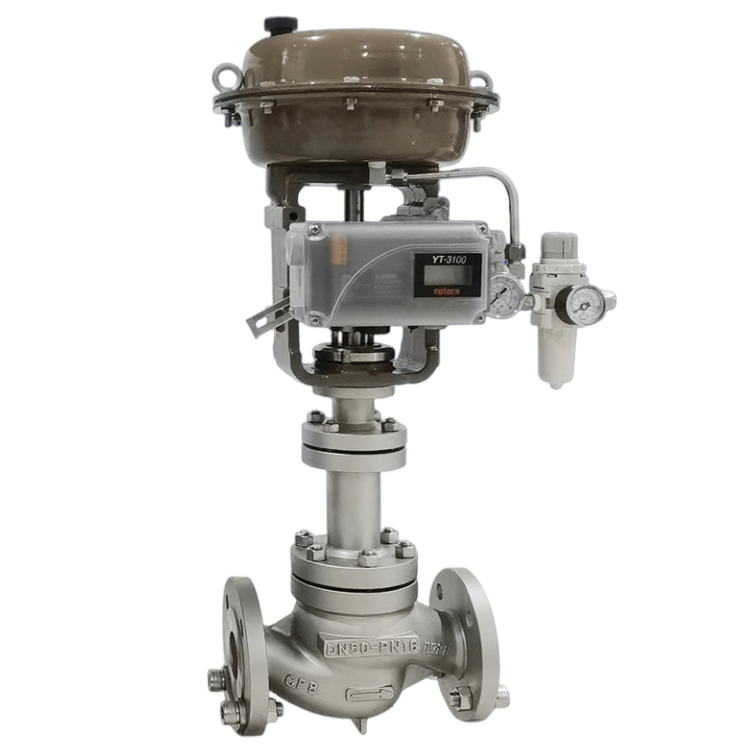

薄膜式气动波纹管流量调节阀

薄膜式气动波纹管流量调节阀通过柔性波纹管结构与薄膜执行机构的协同作用，实现对管道介质流量的精确调节。其核心设计采用多层金属波纹管作为阀杆密封组件，替代传统填料密封形式，可有效避免介质外泄问题，适用于对密封性要求较高的腐蚀性、高温或洁净流体工况。该阀门的执行机构由弹性薄膜、弹簧组件及气室构成，通过4-20mA标准信号或气动压力信号驱动薄膜产生形变，带动阀芯线性位移，改变流通截面积。波纹管组件与阀杆采用一体化设计，在动态调节过程中保持密封面与阀座的柔性接触，既能适应频繁启闭的工况需求，又能降低机械磨损。阀体通常选用316L不锈钢、哈氏合金等耐蚀材料，配合堆焊硬质合金的阀座结构，显著提升阀门在高压差、含颗粒介质环境下的使用寿命。

技术特点方面，波纹管密封结构相比传统填料密封可减少90%以上的维护频次，特别适用于有毒有害介质或高纯度流体的控制场景。执行机构响应时间控制在0.5-3秒范围内，支持比例积分微分（PID）调节模式，能与DCS系统无缝对接。部分型号配置手动操作轮和开度指示器，确保在断电或气源故障时仍可进行应急操作。

应用领域涵盖精细化工、生物制药、食品加工等对卫生等级要求严格的行业，尤其适用于蒸汽热力系统、真空管路及高粘度流体的精确控量。通过调整波纹管层数、膜片材质及弹簧刚度，可适配-50℃至450℃的温度范围和PN16-PN100的压力等级。

维护方面采用模块化设计，波纹管组件与阀体可快速分离更换，减少停机时间。建议定期检查气源过滤装置洁净度，并监测波纹管疲劳状态，当调节精度偏差超过±2%时应进行校准。通过结构优化，该类型阀门在保证调节精度的同时，将流体阻力系数降低至传统阀门的60%以下，具有显著的节能效益。
