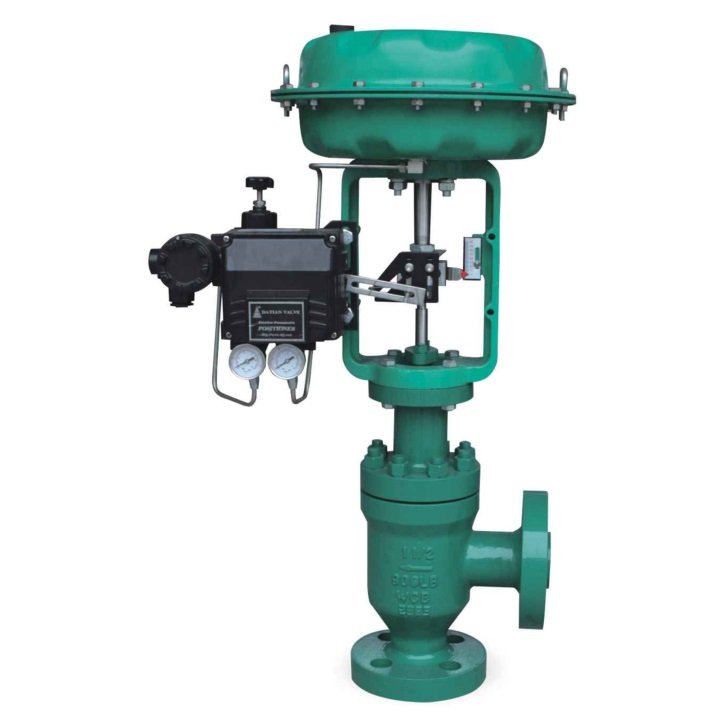

气动直角式法兰连接调节阀

薄膜式气动直角式流量调节阀是一种用于工业管道系统中流体控制的自动化装置，通过气动信号驱动实现对介质流量的精确调节。其结构设计结合了薄膜式执行机构与直角式阀体的特点，适用于空间受限或需要改变流体流向的工况环境。

该阀门的核心组件包括阀体、阀座、阀芯、气动执行机构及配套附件。阀体采用直角式结构设计，进出口通道呈90度夹角，能有效减少流体阻力并适应复杂管道布局需求。阀芯与阀座的配合面经过精密加工，可根据不同介质特性选用硬质合金、不锈钢或特殊涂层处理，确保密封性能和使用寿命。薄膜式气动执行机构由弹性膜片、弹簧组件和推杆构成，通过接收0.2-1.0bar的标准气源压力信号，将气压能转化为机械位移，驱动阀芯进行线性运动。

在工作原理方面，当控制系统输出气压信号时，执行机构膜片产生形变推动推杆，带动阀芯改变流通截面积。阀芯的行程与输入气压呈线性对应关系，配合定位器可实现±2%以内的调节精度。直角式流道设计可降低高速流体对阀内件的冲击，同时减少气蚀现象的发生。阀体材质可根据介质特性选用铸钢、不锈钢或特种合金，工作温度范围覆盖-40℃至450℃，满足不同工业场景需求。

该类型阀门的主要技术特点体现在三个方面：其一，采用模块化设计，执行机构与阀体可快速分离维护；其二，配备手动操作机构，便于气源故障时应急调节；其三，适配多种控制信号接口，可与DCS、PLC等自动化系统无缝对接。在应用领域方面，常见于化工生产中的反应釜进料控制、石油管道的压力平衡调节、水处理系统的流量分配等场景，尤其适用于含有颗粒物或高粘度介质的工况。

产品性能参数通常包括公称通径DN15-DN300，压力等级PN16-PN100，泄漏等级需要符合ANSI/FCI 70-2 Class IV标准。安装维护时需注意保持气源洁净度，定期检查膜片弹性状态，并根据介质特性制定阀座密封面的维护周期。通过合理的选型配置，此类阀门可有效提升工业流程控制的稳定性和能源利用效率。
