ZJHPF46薄膜式气动衬氟流量调节阀

ZJHPF46气动衬氟流量调节阀

本款采用气动薄膜执行机构与衬氟调节阀体组合，通过阀芯位移改变节流面积，适用于腐蚀性介质的流量控制选型。外部金属壳体承担结构载荷，衬里与阀内件承担介质接触条件，两者不能只按同一个材料名称订货。

系列参数与材料标识

下列参数是公开同类产品资料支持的系列选型参考，用于提出定制方案，不代表全部尺寸、压力和材料组合均为现货或已完成本项目验证；实际供货按工况核算、确认图样和订单技术文件落实。

FEP、PFA与密封边界

F46通常指FEP，不等于PTFE；PFA也是不同的氟塑料。衬里、阀芯阀座包覆及填料或波纹管应分别列明材料，不能把一个部件的PTFE说明当作整阀衬里。适用性需根据介质种类、浓度、温度、渗透性及负压情况核对，不作耐所有酸碱、统一衬里厚度或绝对无泄漏承诺。

Cv、压差与气动附件

提供正常、最大及最小流量，以及各工况阀前后压力、温度和介质性质，再核算Cv/Kv、阀座尺寸、流量特性和执行器推力。较大压差时评估冲蚀、噪声、空化或闪蒸对衬里和软密封的影响。定位器、过滤减压器、反馈和电磁阀按实际控制回路选择，失气位置由弹簧及回路设计确认。

安装与维护

按阀体流向和图样安装，避免焊渣、硬颗粒及不对中的管路载荷损伤衬里。法兰紧固应按衬里结构说明控制，不盲目加垫或超力紧固。检修前隔离、排净、泄压和置换，对有毒腐蚀性介质采取相应防护。

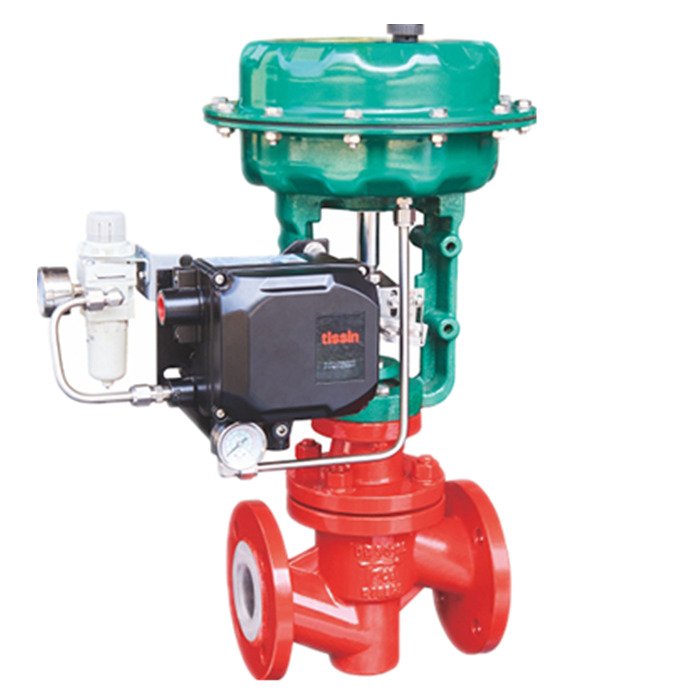

产品结构参考图片

以下保留原有系列图片；具体订货外形、连接尺寸和配置以确认图样为准。
