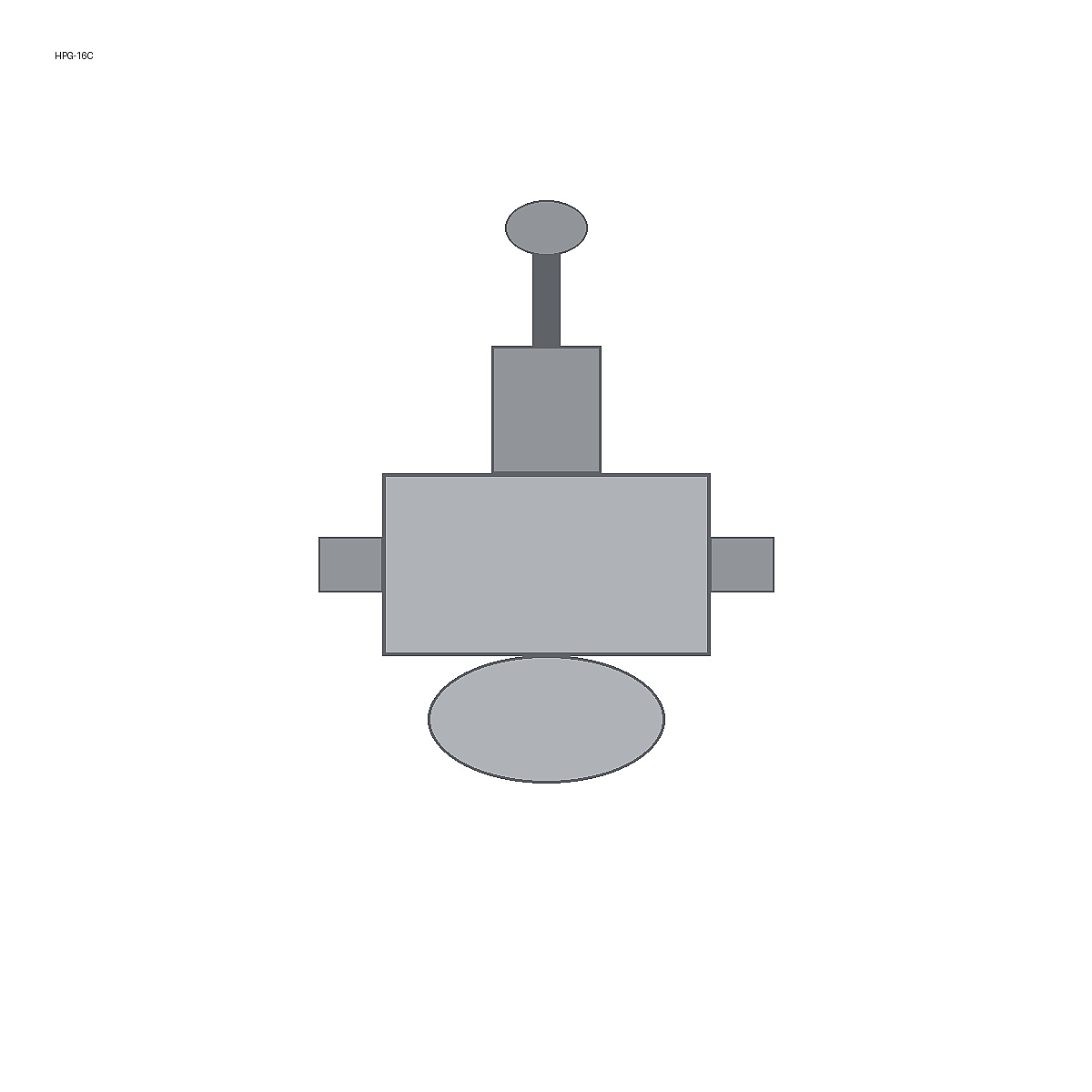

薄膜式气动笼式调节阀 HPG-16C

一、产品概述

薄膜式气动笼式调节阀HPG-16C是阀天流体控制（江苏）有限公司面向石化、电力、冶金等行业研制的高性能流量调节设备。该阀采用笼式阀芯结构，通过多孔笼筒实现均匀节流，有效降低气蚀和噪声，适用于高压差、大流量工况下的精确调节控制。配置薄膜式气动执行机构，响应灵敏、动作平稳，可实现对介质流量、压力或液位的连续比例调节。

二、结构形式与工作原理

HPG-16C型薄膜式气动笼式调节阀由直通式或角式阀体、笼式阀芯组件、阀座、薄膜执行机构、定位器及附件组成。笼式阀芯采用对称多孔结构，介质流经笼筒时形成均匀压降，改善流场分布，减小振动与噪声。薄膜执行机构接收4-20mA控制信号或气源压力，推动阀杆带动笼式阀芯上下位移，改变流通面积，实现比例调节。可配智能定位器，支持分程控制、特性修正及远程通讯。

三、主要技术参数

型号：HPG-16C；规格口径：DN25-DN500；压力等级：PN1.6-PN6.4MPa（Class150-Class300可选）；阀体材质：铸钢WCB、不锈钢304/316/316L；阀芯/笼筒：不锈钢+表面硬化处理；泄漏等级：硬密封IV级、软密封VI级；适用介质：水、蒸汽、油品、弱酸碱及一般工业气体；介质温度：-20℃至+450℃（视材质与密封而定）；连接方式：法兰式（GB/T、HG/T、ANSI、DIN）；驱动方式：薄膜式气动，气源0.4-0.7MPa；控制方式：4-20mA、0-10V或开关量，可配阀门定位器、过滤减压阀、电磁阀等。

四、产品特点

笼式结构压降均匀、抗气蚀性能较好，适合高压差工况；多孔笼筒可实现等百分比或线性流量特性；薄膜执行机构结构紧凑、推力输出稳定，调节精度高；阀芯组件可整体抽出，便于维护检修；填料函与导向结构经优化，外漏与内漏控制指标符合行业标准；支持手轮机构与故障自保持配置，提升系统安全冗余。

五、适用工况与行业

广泛应用于石油化工蒸馏、催化、加氢装置，电厂锅炉减温减压系统，冶金高炉煤气、热风炉管路，市政供热及暖通空调水系统，以及制药、食品、造纸等需精确流量调节的场合。对于含颗粒、高粘度介质，建议选型时说明工况，以便配置硬化阀芯或扩大笼孔结构。

六、材质与制造标准

阀体与内件材料按GB/T12224、HG/T20592等标准选材制造，承压件经光谱检测与无损探伤抽检，确保批次一致性。填料采用柔性石墨或PTFE+V型组合结构，适应频繁调节工况下的密封要求。执行机构膜片选用耐油橡胶或氟橡胶，弹簧与推杆经表面防腐处理，适应潮湿及轻微腐蚀性环境。出厂前每台阀门进行壳体强度、密封及动作试验，并附产品合格证与检验报告。

七、选型与安装说明

选型需提供介质名称、温度、压力、流量范围、允许压降、管道口径及连接标准、控制信号类型等信息。安装时应注意介质流向标识，执行机构应便于检修并留有足够空间；气源需经干燥过滤，定位器需按说明书完成零点与量程校准。对于高温蒸汽或低温介质，建议配置延长阀盖或保冷结构，减少热损失与结露风险。阀天流体控制（江苏）有限公司可依据工况提供计算书、结构图及成套附件配置方案，确保HPG-16C在目标系统中稳定运行。
