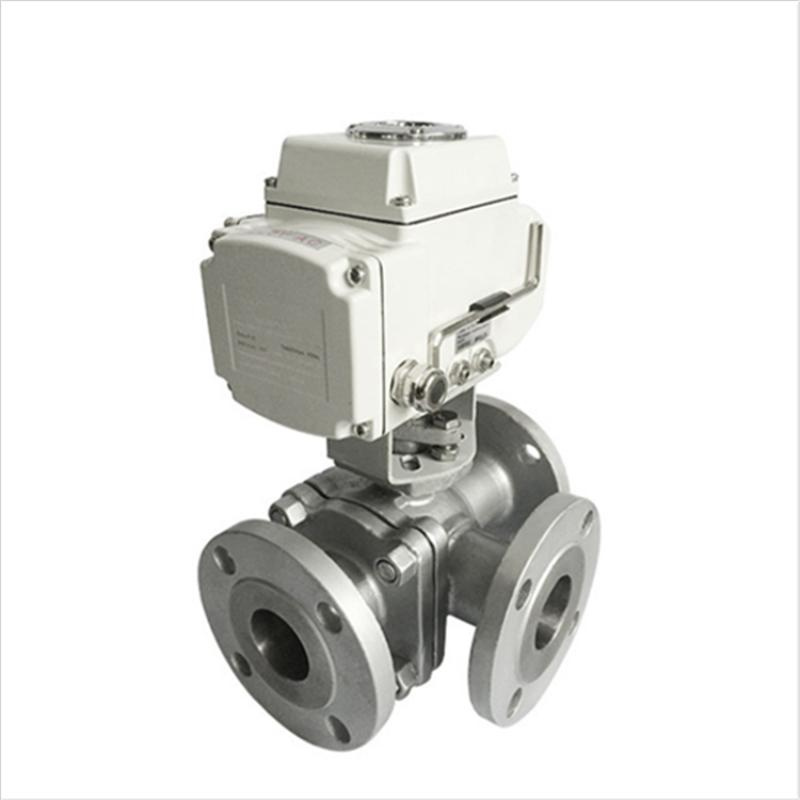

电动三通球阀 Q944F-16P

电动三通球阀 Q944F-16P 产品说明

电动三通球阀 Q944F-16P 面向水处理分配、化工配料、设备旁路和公用工程中的自动开关或过程控制需求。选型时应从真实工况出发，核对介质名称、温度、最大与正常流量、阀前阀后压力、连接标准和控制方式，不能只按现有管径照搬阀门口径。本文给出的参数属于常用配置范围，最终执行数据应以项目工况、订货确认单和制造图样为准。

产品参数

结构与工作方式

Q944F-16P 采用L型三通流道、法兰连接、浮动球结构。流体通过阀体流道时，由角行程电动执行机构改变启闭件位置，从而在两个设计流路之间进行换向和启闭；如需特殊中间阀位功能，应按实际球体开孔和执行机构限位确认。执行机构应与阀门所需扭矩或推力匹配，并留有合理安全系数。带反馈、定位或联锁要求时，需要在订货阶段说明电源、控制信号、阀位反馈和电动执行机构要求，避免现场附件接口不一致。

口径压力与材料选择

常用口径为DN15-DN200，压力等级为PN16/PN25。阀体材料可选CF8/CF8M，但材料选择不能脱离介质腐蚀性、氯离子含量、温度波动和清洗条件。PTFE或增强PTFE软密封，其允许温度、压差和泄漏等级需要同时校核。对蒸汽、易结晶、含颗粒或频繁动作工况，应进一步确认阀内件硬度、填料形式和防冲蚀措施。

产品特点与适用行业

该产品的主要特点是三通换向、远程开关、L型流路。合理配置后可用于水处理分配、化工配料、设备旁路和公用工程。用于危险区域时，应按现场防爆分区选择相应执行机构、电磁阀、限位开关或定位器；用于食品、制药等系统时，还需确认接液材料、表面处理和清洗要求。任何涉及氧气、强腐蚀或有毒介质的项目，都应执行专门的材料和安全审查。

安装与调试

安装前应核对铭牌、流向、法兰或螺纹标准，清除管道内焊渣和硬质杂物，并保证前后管段同心，避免把管道应力传递给阀体。执行机构周围要保留拆装空间，电缆入口应按现场环境做好防水和防护。首次调试应在低风险条件下检查全开全关位置、行程反馈、联锁逻辑和密封情况，再逐步进入工作压力。

运行维护

运行中应观察动作时间、异常噪声、外漏、阀位反馈和控制信号。若动作迟缓，先检查电源、接线、控制模块、阀位反馈和电动执行机构，再检查阀杆、阀座与密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认设备无残余能量。更换密封件后应按规定进行强度、密封和动作试验，并记录备件材质与检修日期。

T型分流合流结构见Q945F-16P电动T型三通球阀；更多电动球阀见电动球阀选型。

Q944F-16P电动L型三通球阀常见问题

L型三通球阀主要用于分流还是换向？

L型流道通常用于两个流路之间换向，实际接口连通关系应根据球体开孔和安装方向确认。

Q944F-16P能实现T型三通球阀的所有流路吗？

不能。L型与T型的内部流道不同，应根据所需连通方式分别选型。

电动三通球阀的中间位置能随意设置吗？

不能，应根据球体流道、执行机构限位和工艺允许的阀位组合确定。

订货资料清单

建议提供介质成分、设计与工作温度、最大和正常压力、流量范围、管道标准、动作频率、电源、控制信号、阀位反馈和电动执行机构要求及环境防护要求。阀天流体控制（江苏）有限公司将依据这些资料核对阀门口径、材料、密封、执行机构和附件组合，使产品参数与实际管线条件保持一致，并为后续安装和维护提供可追溯依据。
