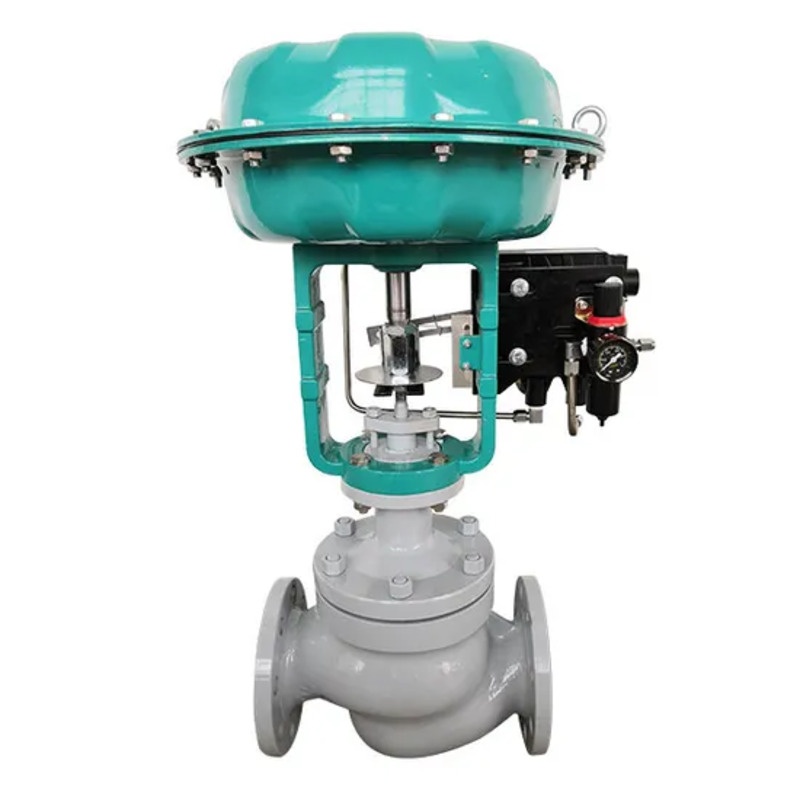

气动单座调节阀 ZJHP-16C

ZJHP-16C 气动单座调节阀

结构与驱动

ZJHP-16C采用直通单座、阀杆升降式和法兰连接。多弹簧薄膜气动执行机构将气压作用转换为阀杆直线推力，带动阀芯改变流通面积，用于连续调节，并可在阀内件和允许泄漏条件满足要求时承担切断任务。需要远程控制或阀位跟随时，应确认仪表气源、定位器或电气转换接口、控制信号、阀位反馈，以及气开/气关和失气安全位置。

材质与密封

该型号为ZJHP-16C，公称压力为PN16，阀体材料为WCB碳钢。金属密封或软密封的具体配置应根据介质、温度、压差和泄漏要求确定。若项目需要不锈钢阀体或其他压力等级，应对应确认相应型号及材料代号，不能直接沿用ZJHP-16C作为同一具体型号。高温、易结晶、含颗粒或频繁动作工况，还应进一步确认阀内件、填料和冲蚀条件。

产品参数

适用工况

常用特点包括连续调节、气开气关可选、稳定控制，可用于化工过程、能源系统和连续流量控制。在防爆区域使用时，应按现场分区配置执行机构、限位开关、电磁阀或定位器。用于食品、制药或高纯介质系统时，需要进一步确认接液材质、表面处理和清洗方案；涉及易燃、有毒或强腐蚀介质的项目，应执行专门安全审查。

安装与调试

安装前应核对铭牌、规定流向和法兰连接条件，清除管内焊渣及硬质杂物，并避免管道应力传递至阀体。气动执行机构周围应预留检修空间，仪表气源应满足配套执行机构和附件的品质及压力要求。首次调试应检查气开/气关方向、阀杆行程、定位器或阀位反馈、失气安全位置和联锁逻辑，再按规定检查连接部位密封并逐步投入运行。

运行与维护

运行中应关注气源状态、阀位反馈、异常噪声、外漏和控制信号。出现动作迟缓或无法到位时，应先检查仪表气源、过滤减压装置、定位器或电气转换附件、执行机构和控制回路，再检查阀杆、阀芯阀座及密封件，不宜通过盲目提高气源压力来补偿机械故障。检修前必须隔离介质、泄压并确认气源等残余能量已安全释放；更换部件后应进行密封和动作检查。

气动单座调节阀选型问答

选型与订货资料

建议提供介质及成分、设计和工作温度、阀前阀后压力、正常/最大/最小流量、管道标准、动作频率、控制信号、仪表气源条件、气开或气关要求、失气安全位置以及现场环境条件。阀天流体控制（江苏）有限公司可据此核对阀门口径、阀内件、气动执行机构及控制附件配置。

选型参考：核对容量可阅读Cv、Kv与流量特性指南；比较阀内件可阅读单座与套筒调节阀的区别；确认气源、附件和失气位置时，可参考气动与电动调节执行方式对比。
