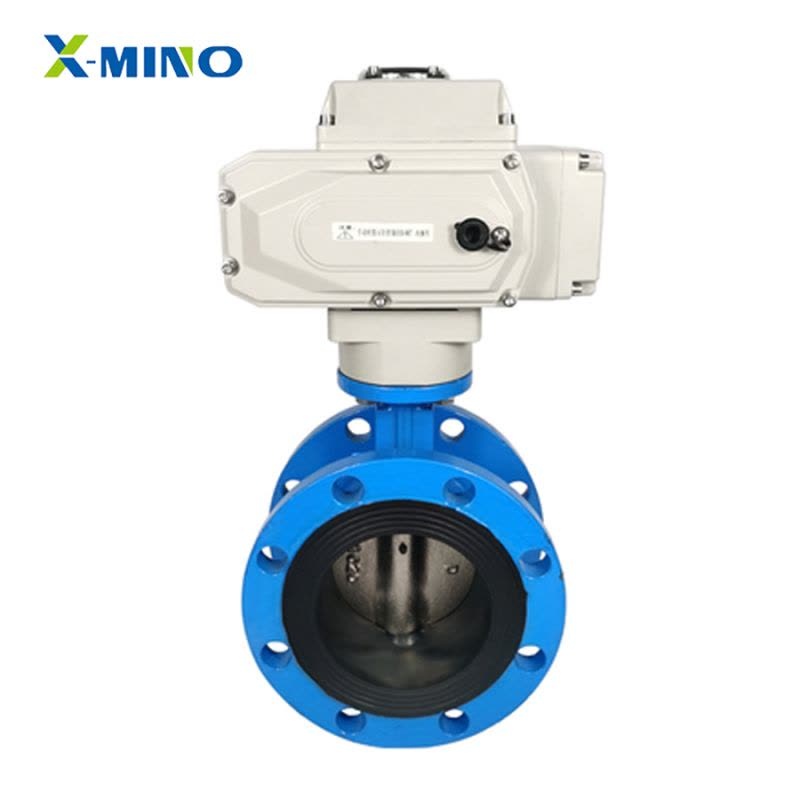

电动法兰蝶阀 D941X-16Q

电动法兰蝶阀 D941X-16Q产品说明

电动法兰蝶阀 D941X-16Q面向给排水、暖通、消防、公用工程和工业循环水中的自动切断或过程调节需求。选型时应先核对介质成分、工作温度、最大与正常流量、阀前阀后压力、管道连接标准、动作频率和故障安全位置，不能只按现有管径直接套用口径。本文参数为常用配置范围，最终数据应以项目工况、技术确认单和制造图样为准。

产品参数

结构与工作方式

D941X-16Q采用中线蝶板、法兰连接、弹性阀座。流体进入阀体后，由角行程电动执行机构改变启闭件位置，从而完成切断、换向或连续调节。执行机构应按最大工作压差、阀杆推力或输出转矩选择，并留有合理安全系数。需要远程反馈、定位或联锁时，应明确控制信号、电源或气源、开关时间、失电失气位置以及防护等级，避免现场接口和控制逻辑不一致。

口径压力与材料

常用公称通径为DN50-DN1200，压力等级为PN10/PN16，阀体可选QT450-10/WCB/CF8。材料选择需要同时考虑腐蚀性、氯离子含量、温度循环、介质洁净度及外部环境。EPDM/NBR/PTFE软密封的允许温度、压差和泄漏等级应同步校核；含颗粒、易结晶或高频动作工况还要确认阀芯阀座硬度、冲蚀余量和填料结构。

产品特点与应用

该产品主要特点为启闭迅速、流阻较小、远程控制，合理配置后可用于给排水、暖通、消防、公用工程和工业循环水。调节用途需要结合流量特性和可调比核算阀门开度，切断用途则应重点确认允许泄漏量和动作时间。危险区域应按现场防爆分区选择执行机构、定位器、电磁阀和限位开关；涉及强腐蚀、有毒或易燃介质时，还应执行专门的材料与安全评审。

安装调试

安装前应核对铭牌、流向、法兰或对夹标准，清除管道内焊渣和硬质杂物，并保证前后管段同心，禁止利用阀门强行校正管线偏差。执行机构周围要预留拆装空间，电缆入口应防止雨水倒灌，气动附件应使用洁净干燥气源。首次调试宜在低风险条件下检查全开全关位置、行程反馈、联锁逻辑、密封情况和异常噪声，再逐步升至工作压力。

运行维护

运行中应记录动作时间、阀位反馈、外漏、压差和控制信号。若动作迟缓，应先检查电源或气源、接线、过滤减压阀、定位器和执行机构，再检查阀杆、阀座与密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认无残余能量；更换密封件后按规定进行强度、密封和动作试验，并记录备件材质与检修日期。

电动法兰蝶阀选型问答

问：口径能否直接按管径选择？答：不能，应结合流量、压差和允许流速计算。问：压力等级越高是否越合适？答：应满足设计压力，同时兼顾连接标准、重量和经济性。问：如何确定密封材料？答：根据介质、温度、压差、颗粒与泄漏要求综合判断。问：附件如何配置？答：按控制信号、故障位、反馈、防爆与现场接口确定。

订货资料清单

建议提供介质成分、设计与工作温度、最大和正常压力、流量范围、管道标准、动作频率、控制信号、供电或供气条件、故障安全位置及环境防护要求。阀天流体控制（江苏）有限公司将依据这些资料核对口径、材料、密封、执行机构和附件组合，使产品参数与实际管线条件一致，并为后续安装和维护提供可追溯依据。
