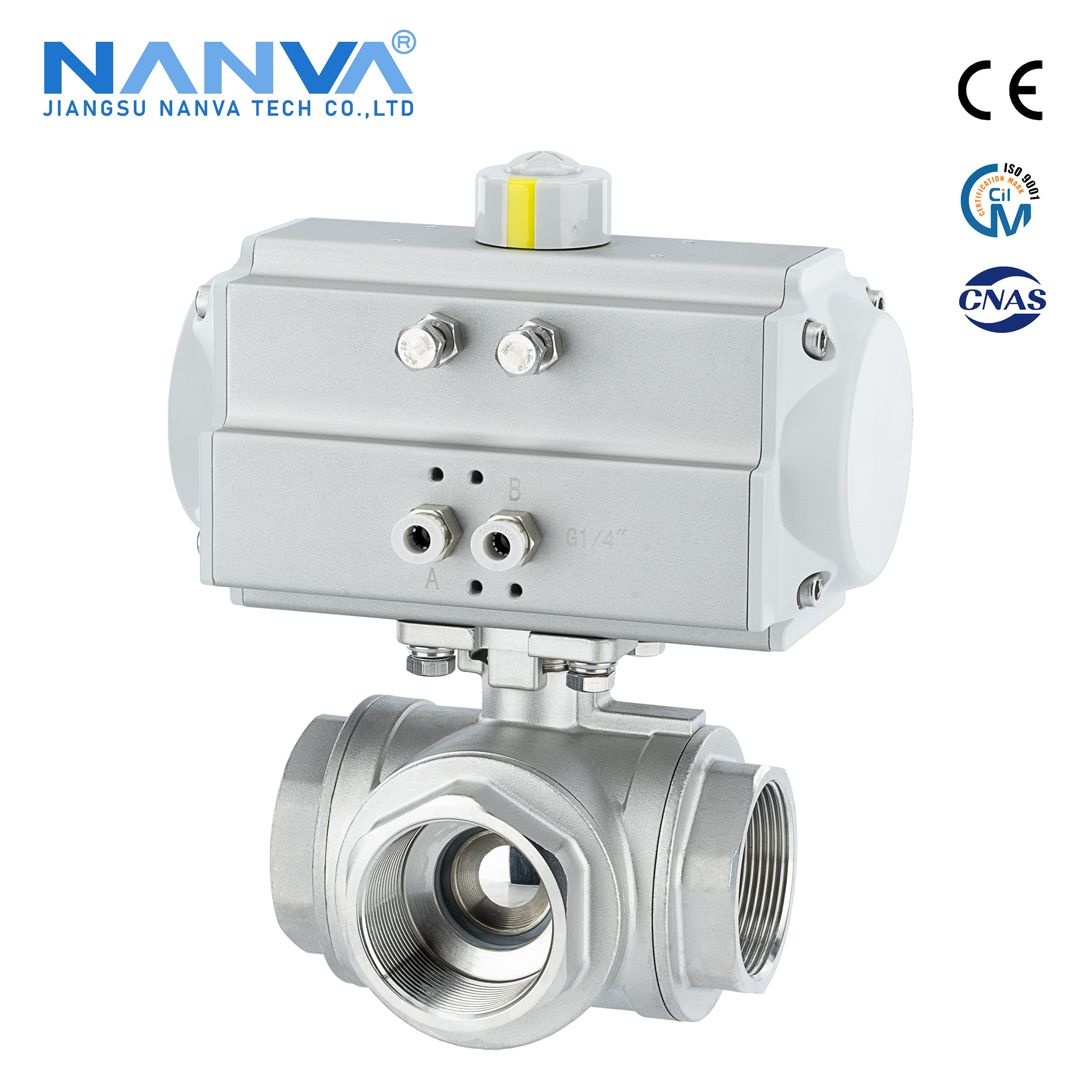

气动三通球阀 Q614F-16P

气动三通球阀 Q614F-16P产品说明

气动三通球阀 Q614F-16P适用于小口径设备、取样支路、自动化配套和公用工程中的自动开关、切换或过程控制工况。确定配置前，应结合介质成分、工作温度、最大与正常流量、阀前后压力、连接标准、动作频率和控制信号综合判断，不能只按现有管径直接确定型号。以下参数为常用配置范围，实际供货应以项目工况、技术确认单和制造图样为准。

产品参数

结构与工作方式

Q614F-16P采用T型三通流道、内螺纹连接、浮动球结构。工作时由双作用或单作用气动执行机构驱动启闭件改变流通截面，实现切断、换向或调节。执行机构应按最大压差、阀杆推力或输出转矩选配，并预留合理余量。需要远程反馈、比例调节或联锁时，应在订货阶段明确控制信号、供电或供气条件、防护等级、动作时间及故障安全位置，避免附件接口与现场控制逻辑不一致。

口径压力与材料选择

常用公称通径为DN15-DN50，压力等级为PN16/PN25。阀体材料可选CF8/CF8M，其适配性需同时结合介质腐蚀性、温度循环、颗粒含量和外部环境确认。PTFE软密封的允许温度、压差及泄漏要求应同步校核。对于易结晶、含颗粒、频繁动作或温度变化较大的管线，还应确认阀内件耐磨性、填料结构、支撑方式及防冲蚀措施。

产品特点与适用行业

该产品的主要特点包括三通分流合流、螺纹连接、快速动作。合理配置后可用于小口径设备、取样支路、自动化配套和公用工程。涉及易燃、易爆、强腐蚀、高温或有毒介质时，应按现场规范选择防爆执行机构、定位器、电磁阀、限位开关及相应材质，不以通用参数替代专项安全评审。

安装与调试

安装前应核对铭牌、流向、连接标准和密封面，清除管道焊渣及硬质杂物，并保证前后管段同心，禁止利用阀门强行校正管线偏差。执行机构周围应预留检修空间，电缆入口需防止雨水倒灌，气动附件应使用洁净干燥气源。首次调试宜在低风险条件下检查全开全关位置、行程反馈、联锁逻辑、密封情况和异常噪声，再逐步提升至工作压力。

运行维护

运行中应记录动作时间、阀位反馈、外漏、压差和控制信号。若出现动作迟缓或切换不到位，应先检查电源或气源、接线、过滤减压阀、定位器和执行机构，再检查阀杆、阀座及密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认无残余能量；更换密封件后按规定进行强度、密封和动作试验，并保留备件材质与检修记录。

气动三通球阀选型问答

问：口径能否直接按管径选择？答：不能，应结合流量、压差和允许流速计算。问：压力等级越高是否越合适？答：应满足设计压力，同时兼顾连接标准、重量和经济性。问：如何确定密封材料？答：根据介质、温度、压差、颗粒与泄漏要求综合判断。问：附件如何配置？答：按控制信号、故障位、反馈、防爆与现场接口确定。

订货资料清单

建议提供介质成分、设计与工作温度、最大和正常压力、流量范围、管道标准、动作频率、控制信号、供电或供气条件、故障安全位置及环境防护要求。阀天流体控制（江苏）有限公司将依据这些资料核对口径、材料、密封、执行机构和附件组合，使产品参数与实际管线条件一致，并为后续安装和维护提供可追溯依据。
