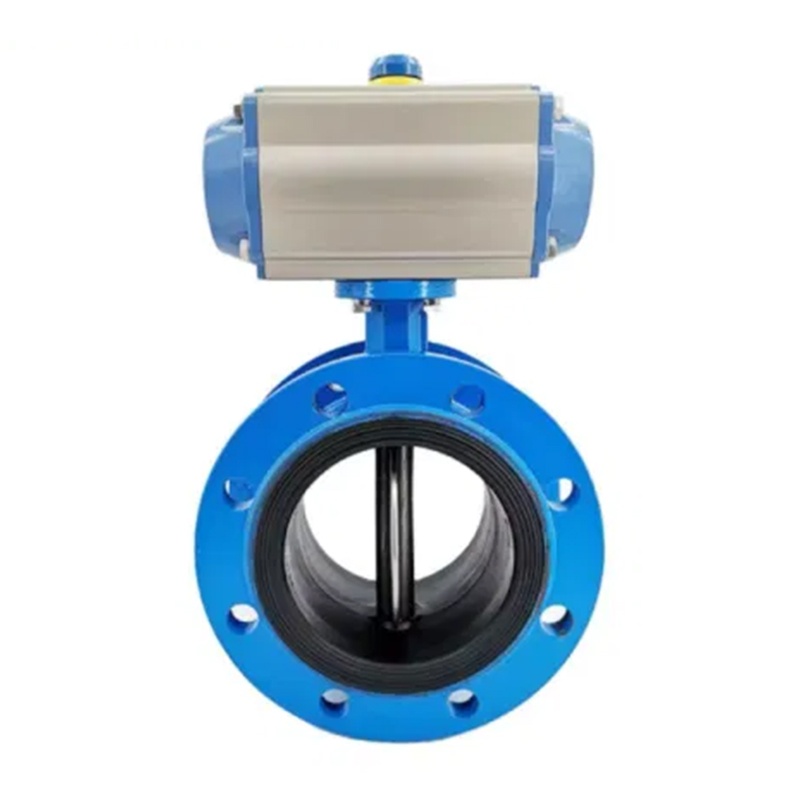

气动法兰软密封蝶阀 D641X-16P

D641X-16P 气动法兰软密封蝶阀

结构与驱动

D641X-16P 采用法兰连接、中线蝶板、软密封阀座。流体通过阀体流道时，由双作用或单作用气动执行机构改变启闭件位置，完成切断或调节。执行机构应与阀门扭矩或推力匹配，并预留合理安全系数。需要反馈、定位或联锁时，应在订货阶段明确控制信号、电源或气源、防护等级和故障安全位置，避免现场接口不匹配。

材质与密封

常用口径为DN50-DN1200，压力等级为PN16，阀体材料可选QT450/WCB/CF8，按介质确认。材料选择须结合介质腐蚀性、氯离子、温度波动和清洗条件。EPDM/NBR/PTFE软密封，按介质确认，其允许温度、压差与泄漏等级应同时核对。对蒸汽、含颗粒、易结晶或频繁动作工况，还应确认阀内件硬度、填料形式及防冲蚀措施。

产品参数

适用工况

产品特点包括法兰连接、软密封、气动快速启闭，合理配置后可用于给排水、暖通、水处理和一般工业管网。危险区域应按防爆分区选择相应执行机构、附件和接线方式；食品、制药等系统还需确认接液材料、表面处理和清洗要求。涉及氧气、强腐蚀或有毒介质的项目，应执行专门的材料和安全审查。

安装与调试

安装前应核对铭牌、流向、连接标准，清除焊渣和硬质杂物，保证前后管段同心，避免管道应力传递至阀体。执行机构周围保留检修空间，电缆入口应防止雨水倒灌；气动附件要使用洁净干燥气源。首次调试应在低风险条件下检查开关位置、行程反馈、联锁逻辑与密封情况，再逐步进入工作压力。

运行与维护

运行中观察动作时间、异常噪声、外漏、阀位反馈和控制信号。动作迟缓时，先检查电源或气源、接线、过滤减压阀和执行机构，再检查阀杆、阀座与密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认无残余能量。更换密封件后按规定进行强度、密封和动作试验，记录备件材质和检修日期。

气动法兰软密封蝶阀选型问答

选型与订货资料

建议提供介质成分、设计与工作温度、最大和正常压力、流量范围、管道标准、动作频率、控制信号、供电或供气条件、故障安全位置及环境防护要求。阀天流体控制（江苏）有限公司将据此核对口径、材料、密封、执行机构和附件组合，为安装维护提供可追溯依据。
