BWD343H ジャケット付きメタルシートフランジ形バタフライバルブ

BWD343H ジャケット付きメタルシートフランジ形バタフライバルブ

製品特長
保温ジャケット・メタルシート
モデル
BWD343H
仕様口径
DN15-DN300,1”-16”
圧力レベル
PN16-PN64,Class150-Class900
マテリアル
WCB/304/316L
製品概要

ジャケット付きフランジ形バタフライバルブは、蒸気や熱媒油をジャケットへ流し、金属壁を介してプロセス流体へ熱を伝えます。熱媒でプロセス流体を隔離するという意味ではありません。弁箱の炭素鋼またはステンレス鋼と、ウォーム減速機、電動または空気圧の操作方式を、流体条件と必要負荷に合わせて選びます。

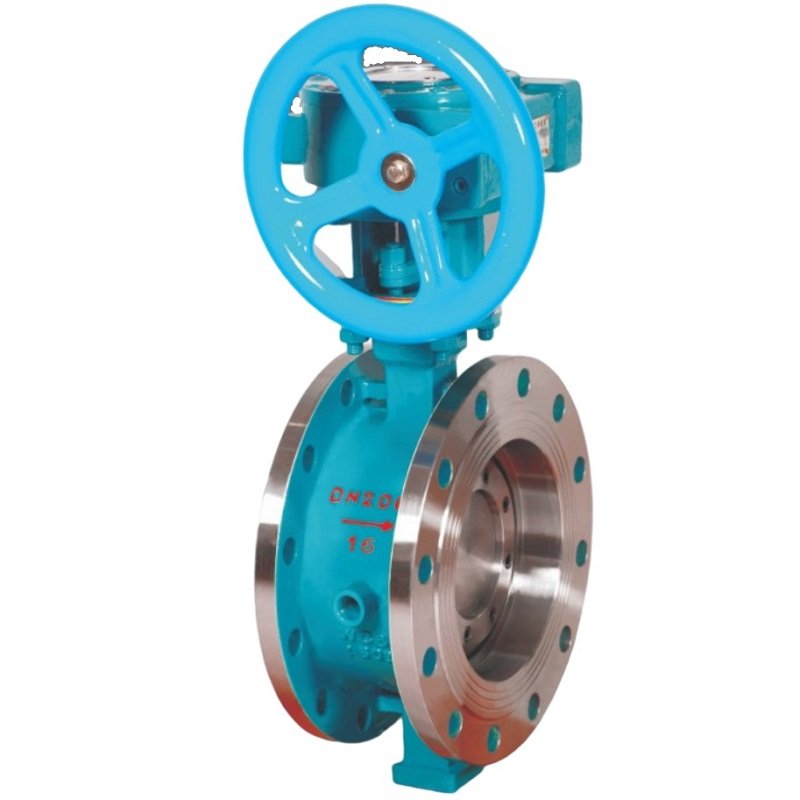

保温鋳鋼ハードシール耐高温バタフライ弁

保温夹套法兰蝶阀-硬密封BWD343H

凝固しやすく、粘度の高い液体媒体に最適です。同時に、配管中の媒体の熱損失を効果的に減らすことができる。ジャケットから残液や内件への伝熱には時間差があるため、外面温度だけで作動時期を決めません。ジャケットの外側には弁体にジャケット接続管が溶接され、蒸気または冷水の最大圧力が1 MPaになることができる。主に石油、化学工業、製薬、食品などのシステムに用いられ、常温で凝固する高粘度媒体を輸送する。

よくある質問

ジャケットは弁内部をすぐ温められますか?

本体が先に温まり、残液や内件への伝熱には時間差があります。固化しやすい流体では全体が流動できる昇温過程を選び、外面温度だけで作動時期を決めません。

蒸気の入口と出口はどちらでもよいですか?

加熱範囲とドレンの抜け方に合う接続が必要です。凝縮水を滞留させない配管と排出を組み合わせ、弁本体の取付向きに応じて接管を選びます。

主弁とジャケットの圧力等級は同じですか?

別々に扱います。主弁の表示からジャケットの許容圧力は決めず、加熱側の圧力と温度に適した構成を選びます。
