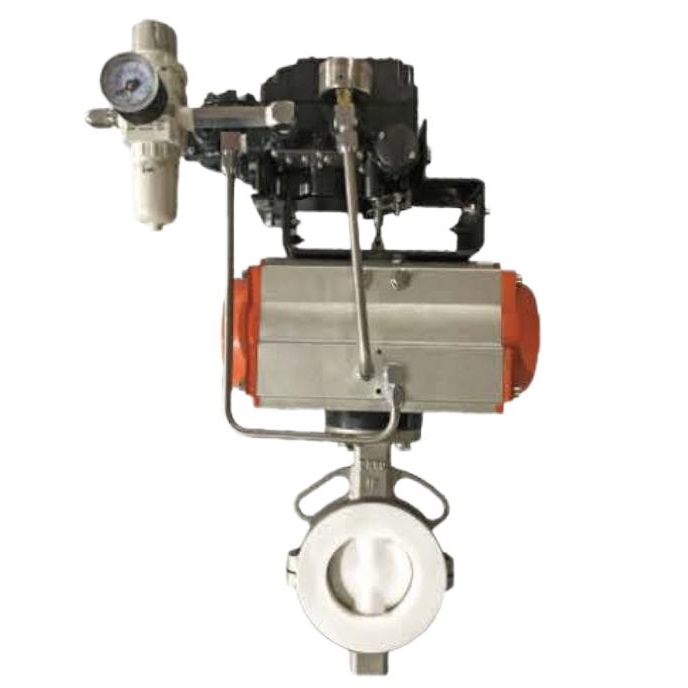

气动不锈钢衬四氟乙烯比例调节对夹蝶阀

TD671F46-16P气动衬氟比例调节对夹蝶阀

TD671F46-16P采用气动执行机构、对夹连接和衬氟蝶阀结构，系列口径DN50-DN1200，主体材料为304/316L，衬里可按PFA、FEP或PTFE配置。用于比例控制时可配置阀门定位器。

为什么型号应为TD671F46而不是TD971F46？

按阀门型号编制规则，气动传动代号为6，电动传动代号为9。本产品明确采用气动执行机构，因此型号按TD671F46-16P表示，与气动对夹结构一致。

比例调节如何实现？

定位器接收控制系统信号后调节气动执行机构位置，从而改变蝶板开度。4–20mA是常见控制方案之一，实际输入输出信号、反馈方式及通信功能应按所配定位器确认。

衬氟调节工况要注意什么？

连续节流时应关注压差、流速以及介质对衬层和蝶板的冲蚀。PFA、FEP和PTFE的选用应结合介质、温度和具体产品结构确定。

更多气动产品见气动阀门选型；衬氟材料见PFA、FEP与PTFE选型说明。

常见问题

TD671F46-16P是气动还是电动蝶阀？

是气动蝶阀，型号中的6对应气动传动。

比例调节必须配置定位器吗？

需要相应的阀位控制装置，具体定位器及信号方式按控制系统确定。

PFA、FEP和PTFE是不是同一种材料？

不是，三者需要按照介质、温度及制造结构分别选择。
