气动铸钢WCB衬四氟法兰球阀

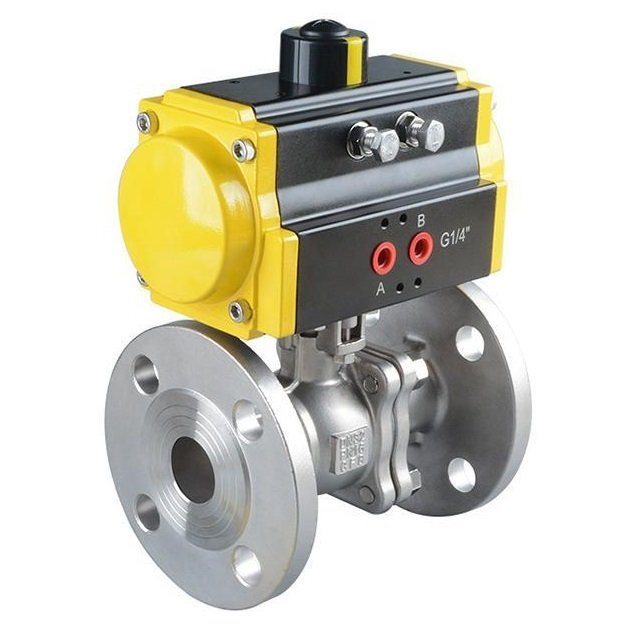

气动钢衬四氟法兰球阀是一种用于流体控制的阀门，可以采用双作用/单作用气缸做为驱动执行器，阀体可以采用铸钢WCB，内衬材料有PFA/FEP/PTFE，也可以选择换向电磁阀、回讯器（限位开关），空气调压过滤器、定位器等附件装配使用。衬氟后能有效的进行防腐，加装电磁阀后能远程控制，实现电控气动；回讯器（限位开关）能反馈阀位状态；空气调压过滤器（两联件）能优化驱动空气，调节气压；定位器能使阀门进行比例调节，通过4-20ma的模拟量信号控制，或者反馈。

‌一、结构设计‌

1. ‌阀体与衬里工艺‌：
   • 阀体采用碳钢（WCB/CF8）基材，内壁整体模压衬覆聚四氟乙烯（PTFE），厚度≥2.5mm，覆盖流道及法兰密封面，形成全衬里防腐蚀屏障。
   • 分体式三片法兰结构（阀体+两侧法兰端盖），符合GB/T 9119法兰标准，螺栓预紧力均匀，避免衬层应力开裂。
2. ‌密封系统‌：浮动球结构，阀座与球体接触面同步衬覆PTFE，利用介质压力推动阀座形成自紧密封，泄漏等级达GB/T 13927 A级。
3. ‌驱动方式‌：配置双作用气动执行器，通过压缩空气驱动阀杆实现90°旋转，支持开关或调节控制，断电时保持原位。

‌二、材质配置‌

• ‌基体材质‌：
  • 阀体/法兰：碳钢WCB（GB/T 12229）或不锈钢CF8（ASTM A351），衬里前经喷砂处理增强PTFE附着力。
  • 球体：304或316不锈钢（ASTM A182），表面抛光至Ra≤0.8μm，降低摩擦阻力。
• ‌衬层与密封‌：
  • 衬里材料：改性PTFE（含碳纤维或玻纤增强），耐温范围-50℃~180℃，耐强酸、强碱及有机溶剂（如盐酸、氢氟酸、丙酮）。
  • 阀杆：17-4PH沉淀硬化不锈钢（ASTM A564），表面镀镍处理，抗扭强度≥800MPa。
  • 填料：柔性石墨+不锈钢丝增强，预压成型确保低摩擦与长寿命。

‌三、标准规范‌

• ‌设计标准‌：GB/T 12237（石油化工）、API 608（防火结构）。
• ‌衬里工艺‌：HG/T 3704（钢衬PTFE设备技术条件），衬层无气泡、针孔，通过20kV电火花检测。
• ‌法兰接口‌：GB/T 9119 PN16~PN40或ANSI B16.5 Class 150~300，密封面覆PTFE层（FF型）。
• ‌性能测试‌：
  • 壳体试验：1.5倍公称压力（GB/T 13927）。
  • 密封试验：1.1倍公称压力，氦质谱检漏率≤10⁻⁶ mbar·L/s（ISO 15848）。

‌四、技术参数‌

• ‌压力等级‌：PN16/PN25（常规衬氟阀），特殊设计可达PN40。
• ‌适用介质‌：强腐蚀性液体/气体（如98%硫酸、30%盐酸、氯气等）。
• ‌气动执行器‌：
  • 工作气压：0.4~0.7MPa，双作用气缸适配ISO 5211标准安装接口。
  • 防护等级：IP65（GB/T 4208），可选防爆型（Ex d IIC T4）。

‌五、应用优势‌

1. ‌耐腐蚀性‌：PTFE衬层隔绝介质与金属接触，适用于98%以上强酸、强碱及混合溶剂。
2. ‌低维护成本‌：模块化结构支持快速更换阀座与填料，无需拆卸管道。
3. ‌精准控制‌：气动执行器可集成定位器，实现4-20mA信号反馈，调节精度±1% F.S.。
4. ‌安全性‌：防火防静电设计（按API 607），球体与阀杆间设置导电弹簧，电阻值＜10Ω。

‌六、典型应用‌

• ‌化工行业‌：酸洗管道、农药反应釜进料系统、氯碱工业盐水处理。
• ‌环保工程‌：废气处理塔循环液控制、电镀废水管路。
• ‌制药领域‌：高纯度溶剂输送、CIP/SIP清洗系统。
