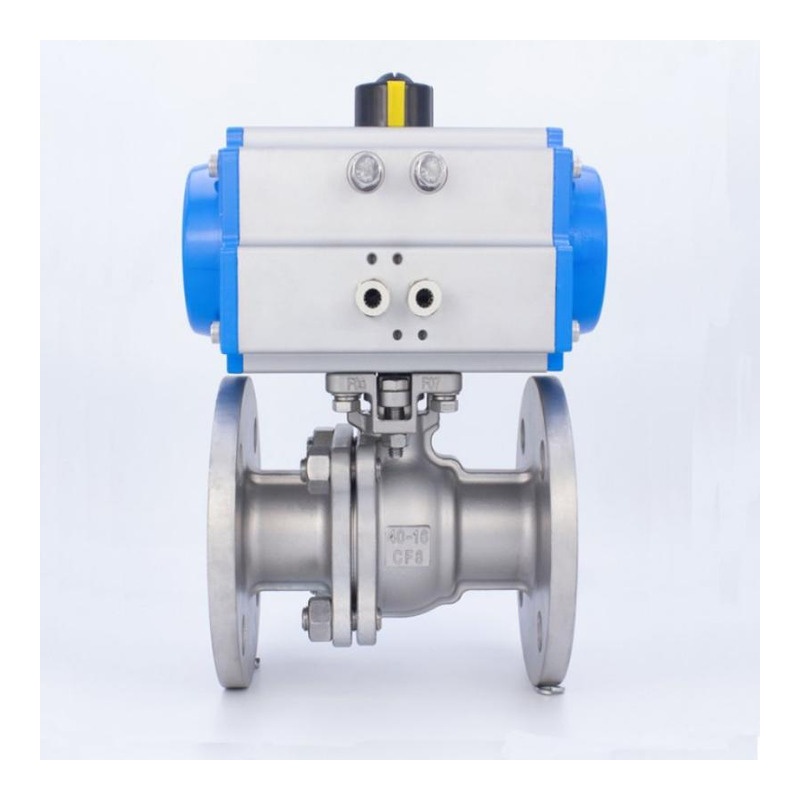

气动法兰球阀 Q641F-16C

Q641F-16C 气动法兰球阀

结构与驱动

Q641F-16C 采用两片式直通流道、法兰连接、浮动球结构。工作时由双作用或单作用气动执行机构带动启闭件改变流通面积，实现相应的切断或调节。涉及远程控制、联锁或反馈时，应在订货阶段明确控制信号、供电或气源条件、防护等级、故障安全位置和附件接口，避免现场配置不匹配。

材质与密封

常用口径为DN15-DN200，压力等级为PN16/PN25。阀体材料为WCB/CF8/CF8M，密封采用PTFE或增强PTFE软密封。材料选择必须结合介质腐蚀性、氯离子、温度波动、颗粒物和清洗条件；允许压差、泄漏等级与温度范围需要同步校核。高温、易结晶、含颗粒或频繁动作工况，还应确认阀内件硬度、填料结构及防冲蚀措施。

产品参数

适用工况

常用特点包括快速切断、失气位可选、法兰连接，可用于化工管线、水处理和设备联锁。在防爆区域使用时，应按现场分区配置执行机构、限位开关、电磁阀或定位器。用于食品、制药或高纯介质系统时，需要进一步确认接液材质、表面处理和清洗方案；涉及易燃、有毒或强腐蚀介质的项目，应执行专门安全审查。

安装与调试

安装前核对铭牌、流向和连接标准，清除焊渣与硬质杂物，并避免管道应力传递至阀体。执行机构周围应预留检修空间；电动执行机构的电缆入口应防水，气动附件使用洁净干燥气源。首次调试可先在低风险状态下检查开关位置、行程反馈、联锁逻辑和连接部位密封，再逐步投入正常运行。

运行与维护

运行中应记录动作时间、阀位反馈、异常噪声、外漏和控制信号。出现动作迟缓或无法到位时，应先排查供电或气源、接线、过滤减压阀、执行机构及控制回路，再检查阀杆、阀座和密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认无残余能量；更换备件后应进行密封和动作试验。

气动法兰球阀选型问答

选型与订货资料

建议提供介质名称及成分、设计和工作温度、最大及正常压力、流量范围、管道标准、动作频率、控制信号、供电或气源条件、故障安全位置和环境防护要求。阀天流体控制（江苏）有限公司可据此核对口径、材料、密封、执行机构和附件组合，为安装维护保留技术依据。
