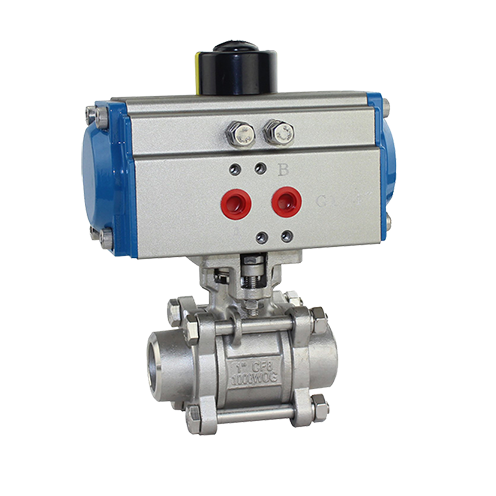

气动开关型焊接球阀三片式1000WOG

不锈钢气动对焊接三片式球阀阀体可以选择1000WOG或2000WOG，阀体和两边焊接端盖，我们甚至还有更高压力的球阀供您选择。材质主要为不锈钢304、不锈钢316L，也可根据您的要求配套。气动执行器可以选择单作用或者双作用，也可以选择过滤调压阀，换向电磁阀，定位器，限位开关进行配套装配。‌

‌一、结构特性‌

1. ‌阀体设计‌：
   • 采用三片式分体结构（阀体+两段焊接端盖），模块化设计便于拆卸维护，焊接端口符合ASME B16.25标准。
   • 全通径流道（Full Port）减少压损，流量系数（Cv值）达同类产品的典型水平。
2. ‌驱动方式‌：双作用气动执行器通过压缩空气驱动阀杆旋转90°，实现阀门快速启闭或比例调节，断电时保持原位。

‌二、材质规范‌

• ‌主体材质‌：
  • 阀体/阀盖：ASTM A182 F304/F316L不锈钢，耐腐蚀性满足NACE MR0175标准，适用pH 2~12介质。
  • 球体：表面硬化处理（如镀镍或喷涂碳化钨），基材为ASTM A479 316L，硬度≥HRC35。
• ‌密封组件‌：
  • 阀座：PTFE或增强型PPL（对位聚苯），耐温范围-29℃~200℃。
  • 阀杆：17-4PH沉淀硬化不锈钢（ASTM A564），抗扭强度≥800MPa。
  • 填料：柔性石墨+316不锈钢编织层，泄漏等级达ISO 15848-1 A级。

‌三、压力与温度等级‌

• ‌压力标准‌：
  • 1000WOG（水/油/气）：常温下最大工作压力1000psi（约6.89MPa）。
  • 2000WOG：适用于高压工况，需搭配加厚阀体与强化密封结构。
• ‌温度范围‌：-29℃~232℃（PTFE密封）；金属密封版本可扩展至-196℃~450℃。

‌四、执行器与控制系统‌

• ‌气动执行器‌：
  • 双作用铝合金缸体，工作气压0.4~0.7MPa，输出扭矩40~2000Nm（符合ISO 5211标准）。
  • 可选配定位器（4-20mA信号反馈）或限位开关，支持接入DCS/PLC系统。
• ‌防护等级‌：IP67（EN 60529），适用于潮湿、粉尘环境。

‌五、执行标准‌

• ‌阀门设计‌：API 608（防火设计）、ASME B16.34（压力-温度额定值）。
• ‌焊接端口‌：ASME B16.25（坡口尺寸与公差）。
• ‌测试标准‌：
  • 壳体试验：1.5倍公称压力（GB/T 13927）。
  • 密封试验：1.1倍公称压力，泄漏率≤100ppm（API 598）。

‌六、典型应用‌

• ‌工业领域‌：石油化工管道（含H₂S介质）、LNG低温输送、制药行业洁净系统、高压水处理装置。
• ‌工况特点‌：适用于需高频次启闭、严苛密封要求或腐蚀性介质的场景。

‌七、技术优势‌

1. ‌结构强度‌：三片式焊接结构避免法兰连接泄漏风险，承压能力较两片式提升约30%。
2. ‌维护便捷‌：可在线更换阀座与密封组件，减少系统停机时间。
3. ‌兼容性‌：支持与电磁阀、减压阀等气路元件集成，适配自动化控制需求。
