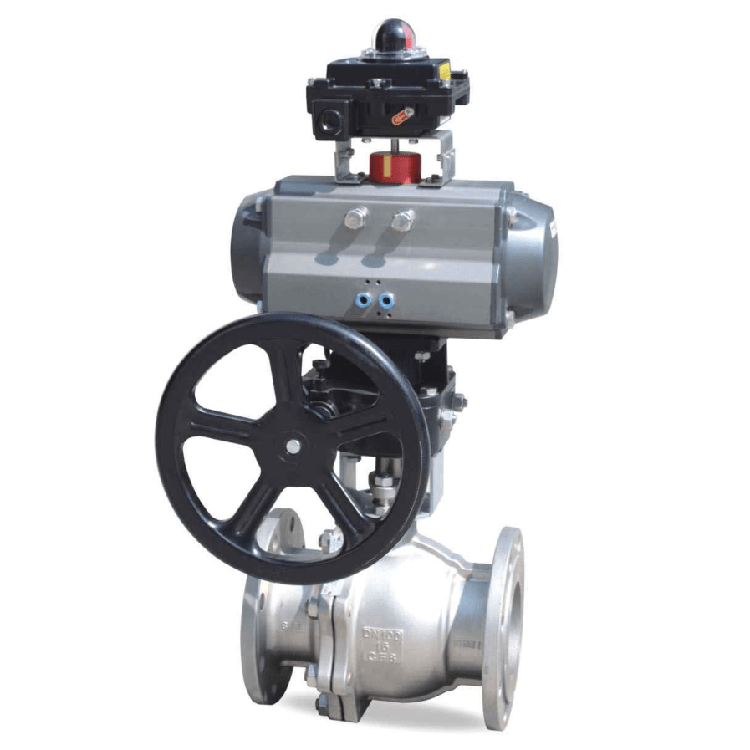

手动气动两用法兰球阀 双驱

手动气动两用法兰球阀是装配的手动蜗轮传动装置和气动执行器共同驱动开关，可以配套双作用气缸，也可以用单作用气缸进行自动复位，阀体球阀可以选用铸钢WCB材质，也可以选用不锈钢304或者316L等，球阀标准可以选择国标PN16/PN25也可以选择美标CL150/CL300，日标JIS10K等，电磁换向阀、限位开关等选择性装配。

1. ‌双驱动兼容设计‌：

   • 采用手柄-执行器分体式结构，手动操作与气动驱动独立配置，通过拨杆式离合装置实现快速切换，无需拆卸部件即可完成模式转换，适配突发断气或自动化升级需求。
   • 气动执行器标配双作用气缸，输出扭矩80~3000Nm（适配DN15~DN300），可扩展单作用弹簧复位功能（故障时自动归位至全开/全关）。手动操作轮盘配备蜗轮减速机构，启闭圈数≤6转，操作力≤50N·m。

2. ‌法兰连接与密封系统‌：

   • 阀体法兰按HG/T 20592标准设计，密封面型式可选RF/FF/RTJ，适配PN16~PN40压力等级，法兰孔跨距公差控制在±0.5mm内，确保与管道精准对位。
   • 浮动式球体结构，软密封采用三道复合层设计：底层304不锈钢弹性骨架，中层石墨阻隔层，表层碳纤维增强PTFE（耐温-29℃~180℃），泄漏等级达GB/T 13927 Class VI（气泡级密封）。硬密封版本球体与阀座堆焊司太立Stellite 6合金，耐温450℃，耐颗粒冲刷性能符合API 6D规范。

‌二、材料与工艺细节‌

• ‌主体材质‌：
  • 阀体可选WCB碳钢（环氧涂层防腐）、CF8不锈钢（ASTM A351）或双相钢2205（UNS S32205），耐压强度≥1.5倍公称压力，通过ISO 5208壳体试验验证。
  • 球体基材为ASTM A182 F316L，表面电解抛光（Ra≤0.4μm），降低介质附着风险，适配食品、医药洁净工况。
• ‌传动组件‌：
  • 阀杆采用17-4PH沉淀硬化不锈钢（HRC35~40），镀硬铬层厚度≥50μm，抗扭强度≥850MPa，填料函配置三重密封：柔性石墨环+PTFE V型圈+弹簧预紧结构，启闭寿命≥5万次。

‌三、性能参数与适配场景‌

• ‌工况范围‌：
  • 工作温度：软密封-29℃~180℃，硬密封-196℃~450℃（深冷至高温全覆盖）。
  • 适用介质：水、蒸汽、油品、弱腐蚀性化学介质（pH 2~12），硬密封版本可处理含微量颗粒的浆料。

• ‌安装维护‌：
  • 阀体流道与管道通径一致（全通径设计），压损≤0.02bar，支持在线维护，更换密封件无需拆卸阀体。

‌四、典型应用领域‌

1. ‌能源管网‌：燃气调压站、热力管网中实现手动应急切断与气动远程控制的无缝切换。
2. ‌流程工业‌：化工反应釜物料输送系统，兼顾人工巡检操作与DCS自动化联锁需求。
3. ‌环保工程‌：污水处理厂气动曝气控制与手动调试双模式运行，适配频繁启闭与突发工况。
