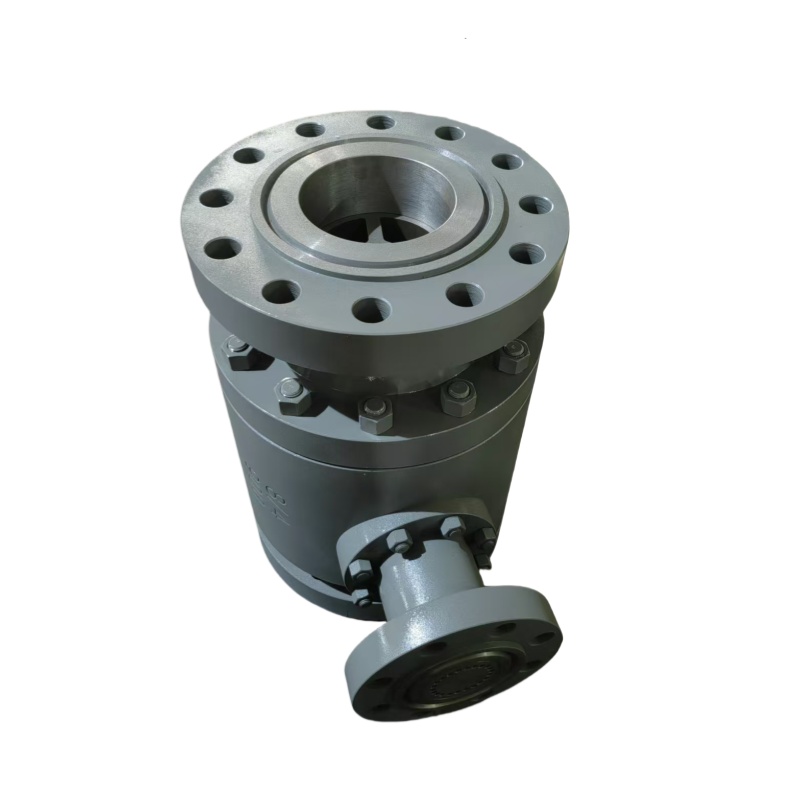

ARC1000自动回流阀 最小流量泵保护阀

ARC1000自动回流阀的作用

ARC1000自动回流阀也称自动再循环阀、最小流量泵保护阀或自动旁通阀，主要用于需要维持离心泵最小安全流量的系统。当前页面参数为DN50-DN200、PN16，材料选项包括WCB、304和316L。

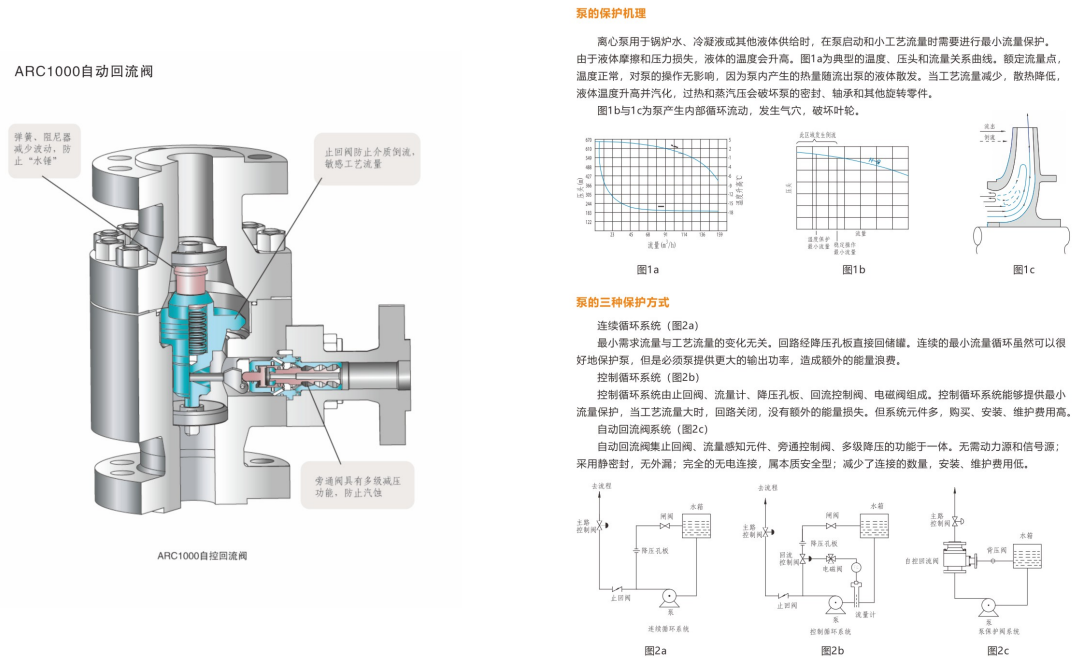

工作原理

当主路流量能够满足系统需求时，旁通回流量相应减小；当主路流量下降时，阀门通过内部机构增加旁通回流，使部分介质返回系统指定位置。具体动作关系、最小流量和旁通压差应以实际产品设计及泵工况计算为准。

为什么不能只按口径选？

自动回流阀与泵的运行工况直接相关，除管径外还需要确认泵的最小允许流量、正常流量、入口和出口压力、旁通回流位置以及介质条件。

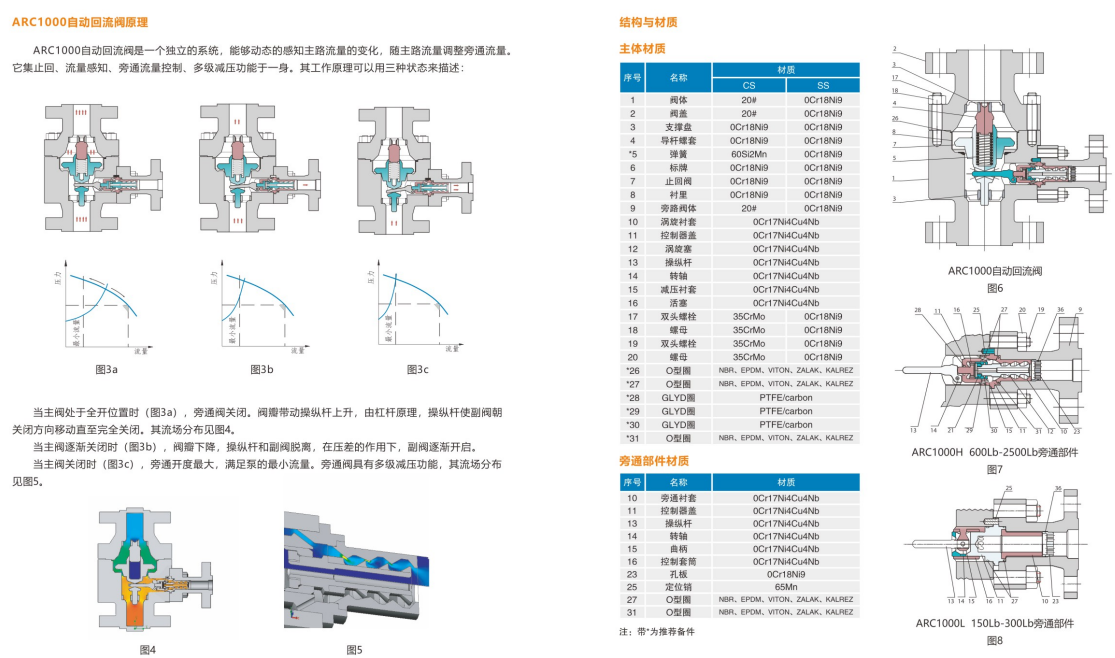

材料选型

当前参数列有WCB、304和316L材料。实际材料应根据介质、温度、压力、腐蚀性和项目材料规范确认。

更多水系统产品见水控制阀厂家与选型；流量和压力控制可参考电动活塞式调流调压阀。

常见问题

自动回流阀和普通止回阀一样吗？

不一样。自动回流阀除单向功能外，还承担泵最小流量保护和旁通回流控制功能。

ARC1000的旁通流量是固定的吗？

不能按统一固定值描述，应结合泵的最小允许流量及实际阀门设计确认。

选型需要提供哪些泵参数？

建议提供正常流量、最小允许流量、入口和出口压力、介质、温度、管径及旁通回流条件。
