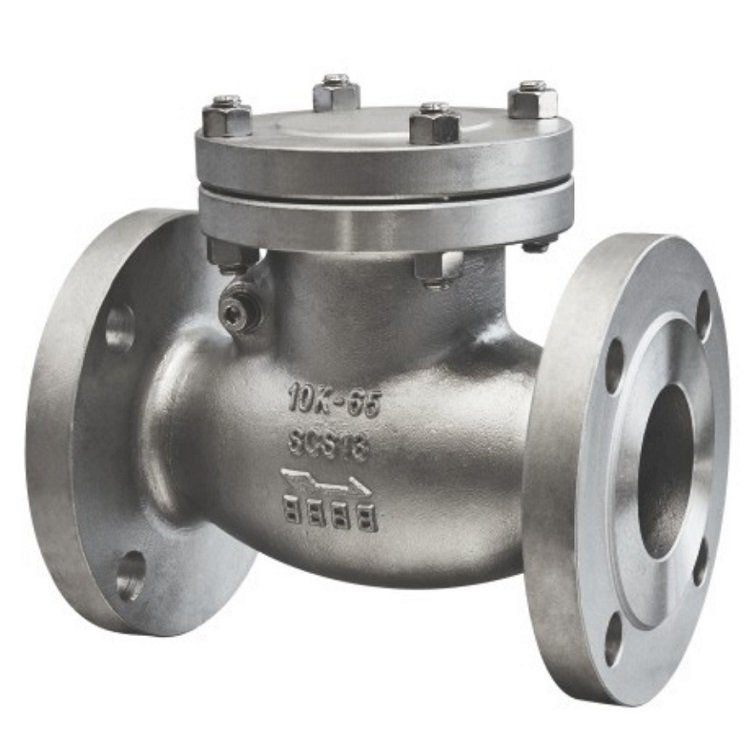

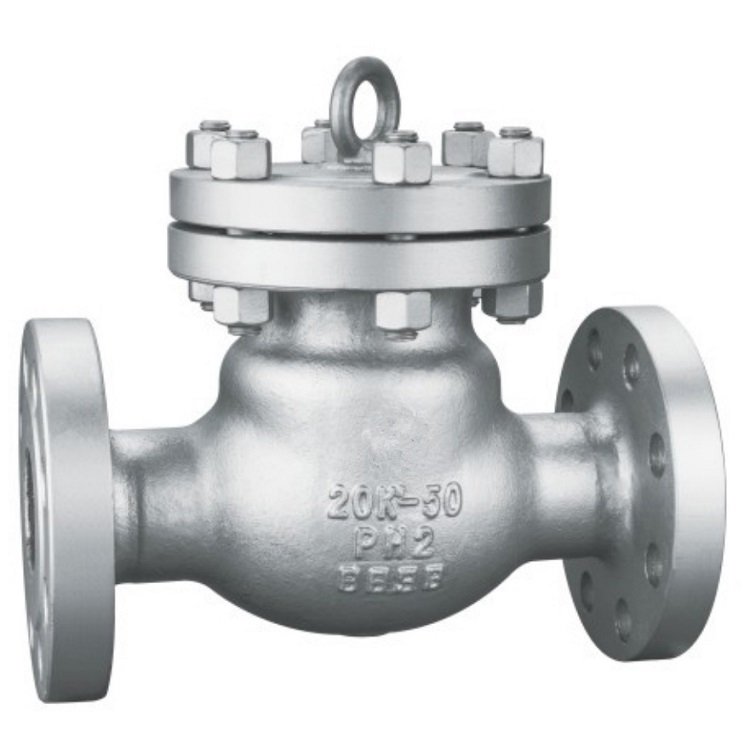

JIS10K日标旋启式法兰止回阀

JIS10K日标旋启式止回阀（Swing Check Valve）是一种符合日本工业标准（JIS）的自动阀门，专为防止管道介质逆流设计，阀盖法兰式和阀盖螺纹式2种，JIS10K日标旋启式止回阀碳钢钢SCPH2，不锈钢SCS13，SCS14，SCS16。 停止是由于自动运行，关闭条件自动打开或关闭。 阻隔室仅用于管道内介质的流动，阻止介质流动，否则会发生事故。

‌一、标准规范‌

1. ‌设计制造标准‌

   • ‌JIS B 2073‌：规定阀门的结构、尺寸及压力等级（10K对应公称压力PN16，耐压1.6MPa）；
   • ‌JIS B 2011‌：明确法兰连接的尺寸标准，法兰面为JIS 10K突面（RF）或平面（FF）；
   • ‌试验标准‌：依据JIS B 2003进行壳体强度试验（1.5倍PN）及密封试验（1.1倍PN），泄漏量符合JIS B 2005 Class A级（零可见泄漏）。

2. ‌适配性‌

   • 法兰接口兼容JIS 10K标准管道系统，也可通过转换法兰连接ANSI 150或DIN PN16系统。

‌二、材质配置‌

1. ‌阀体与阀盖‌

   • ‌铸铁（FC200/FC250）‌：适用于水、蒸汽等非腐蚀介质，耐温≤200℃；
   • ‌铸钢（SCPH2/SCPH21）‌：耐高压高温（≤425℃），用于油气、热力系统；
   • ‌不锈钢（SUS304/SUS316）‌：耐酸碱腐蚀，适用化工、海水环境。

2. ‌内部组件‌

   • ‌阀瓣（阀芯）‌：SUS304/316不锈钢本体，表面堆焊STL硬质合金或包覆PTFE增强密封；
   • ‌阀座‌：与阀瓣配对材质，金属密封（13Cr+STL）或软密封（NBR/EPDM）；
   • ‌摇臂轴‌：SUS630沉淀硬化不锈钢，抗磨损及腐蚀。

3. ‌密封与紧固件‌

   • 垫片：石墨缠绕垫（高压高温）或PTFE平垫（腐蚀介质）；
   • 螺栓：JIS B1180标准六角螺栓，材质S45C碳钢或B8M不锈钢。

‌三、规格参数‌

1. ‌公称通径（DN）‌

   • 范围：DN15（½"）~DN600（24"），常用DN50~DN300。

2. ‌压力-温度额定值‌

   • ‌JIS 10K压力等级‌：常温（38℃）下最大工作压力1.6MPa；
   • ‌温度折减‌：200℃时允许压力1.3MPa，400℃时降至0.7MPa（铸钢阀体）。

3. ‌结构特性‌

   • ‌全通径设计‌：流道与管道等径，压降≤0.05bar，减少湍流；
   • ‌短结构长度‌：符合JIS B2002，比ANSI阀门缩短10%~15%，节省安装空间；
   • ‌倾斜阀瓣‌：开启角度75°~85°，低流速（≥0.3m/s）即可启动，防止水锤。

4. ‌连接与驱动方式‌

   • ‌法兰连接‌：JIS 10K RF法兰，螺栓孔数及孔径符合JIS B2220；
   • ‌安装方向‌：水平或垂直管道（介质流向朝上），禁止倒置。

‌四、典型应用‌

• ‌工业管道‌：炼油厂泵出口防回流、蒸汽系统稳压；
• ‌船舶系统‌：海水冷却管路、燃油输送管线；
• ‌水处理‌：给水泵止回、污水处理防倒灌。
