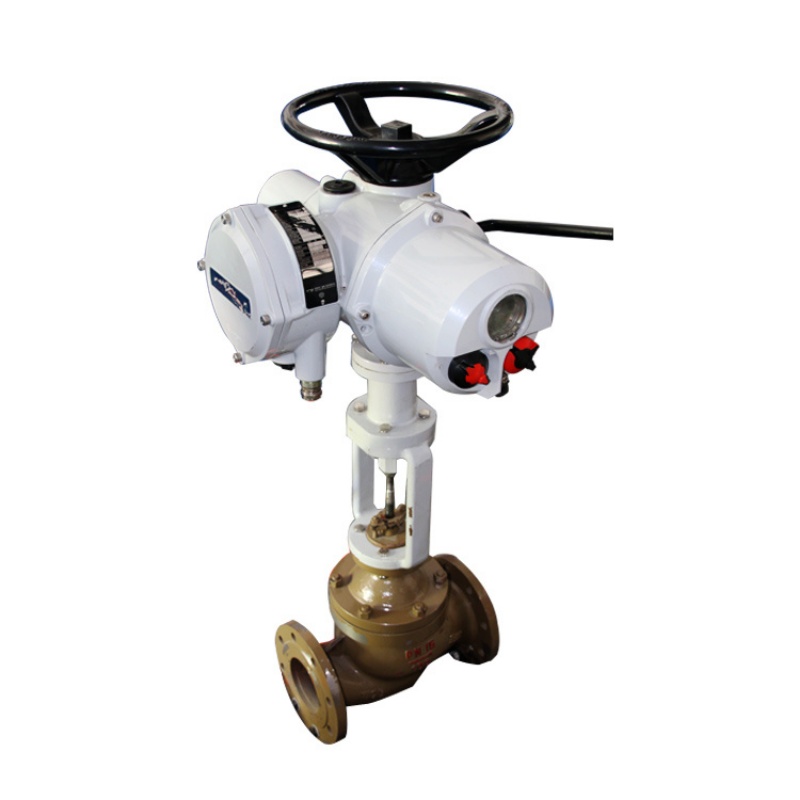

电动笼式调节阀 ZDLM-64P

电动笼式调节阀 ZDLM-64P产品说明

ZDLM-64P电动笼式调节阀采用直通笼式导向、平衡阀芯、法兰连接及直行程电动执行机构，用于符合结构和压差条件的过程流量控制。本款型号按PN64、CF8铸造不锈钢阀体配置说明。笼式导向与平衡阀芯的设计需要结合实际流量、工作压差、阀内件和执行机构能力评价，不能仅凭PN64等级就认定适合所有高压差工况。

产品参数

结构与工作方式

ZDLM-64P采用直通笼式导向和平衡阀芯结构，笼套对阀芯运动提供导向，直行程电动执行机构输出直线推力，使阀芯沿规定行程移动并改变有效流通面积。平衡阀芯可在相应设计中降低介质作用产生的不平衡力，但允许压差仍受到阀内件、密封结构和执行机构输出能力限制。该产品为两通调节阀，不承担多通换向任务。供电、控制信号、位置反馈及失电状态应与实际配套电动执行机构对应。

口径压力与材料

本款ZDLM-64P的公称压力为PN64，阀体材料为CF8铸造铬镍不锈钢，采用笼式导向、平衡阀芯及金属密封结构。材料选择还需结合介质腐蚀性、工作温度和压力温度额定要求，实际允许压差与阀芯平衡结构及执行机构推力有关。对于蒸汽、易结晶及含颗粒介质，还应核对阀内件、填料、磨蚀和冲蚀条件。其他压力或材料配置应按相应具体型号分别说明。

产品特点与应用

ZDLM-64P的笼式导向和平衡阀芯结构，可用于对阀芯导向及压差作用力有明确要求的工业调节回路。对于蒸汽减压和高压差控制，应进一步计算流量能力、允许压差，并评估噪声、空化或闪蒸风险。金属密封的实际泄漏等级需要对应试验依据，不能仅因笼式结构就推断具有严密切断性能。危险区域的电动执行机构及电气附件应满足现场对应的防爆配置要求。

安装调试

安装前应核对ZDLM-64P的铭牌、规定流向、法兰标准和结构尺寸，清除管内焊渣及硬质杂物，防止异物进入笼套及阀芯活动区域。安装时应保证配对法兰对中，避免将管道应力传递到阀体。电动执行机构周围应预留检修空间，电缆引入和接线应符合设备要求。调试时核对阀芯行程、运行方向、限位、阀位反馈及控制逻辑，并按规定完成密封和动作检查。

运行维护

运行中应关注供电、控制信号、阀位反馈、工作压差、异常噪声、振动及外漏。若出现阀芯动作迟缓或无法到位，应先检查电动执行机构的供电、限位、传动机构及控制模块，再核对阀杆、笼套导向面、平衡密封和阀芯阀座状态。对于压差波动明显的工况，还应检查阀内件是否存在磨蚀、卡涩或异常冲蚀。检修前应完成管路隔离、泄压和电源隔离，维护后按规定进行行程及密封检查。

电动笼式调节阀选型问答

订货资料清单

建议提供介质组成、设计和工作温度、正常最大最小流量、阀前阀后压力、最大工作压差、法兰标准、流量特性、允许泄漏要求、电源、控制信号、阀位反馈及失电状态等资料。阀天流体控制（江苏）有限公司可据此核对ZDLM-64P的笼式阀内件、平衡结构、直行程电动执行机构和控制附件配置。
