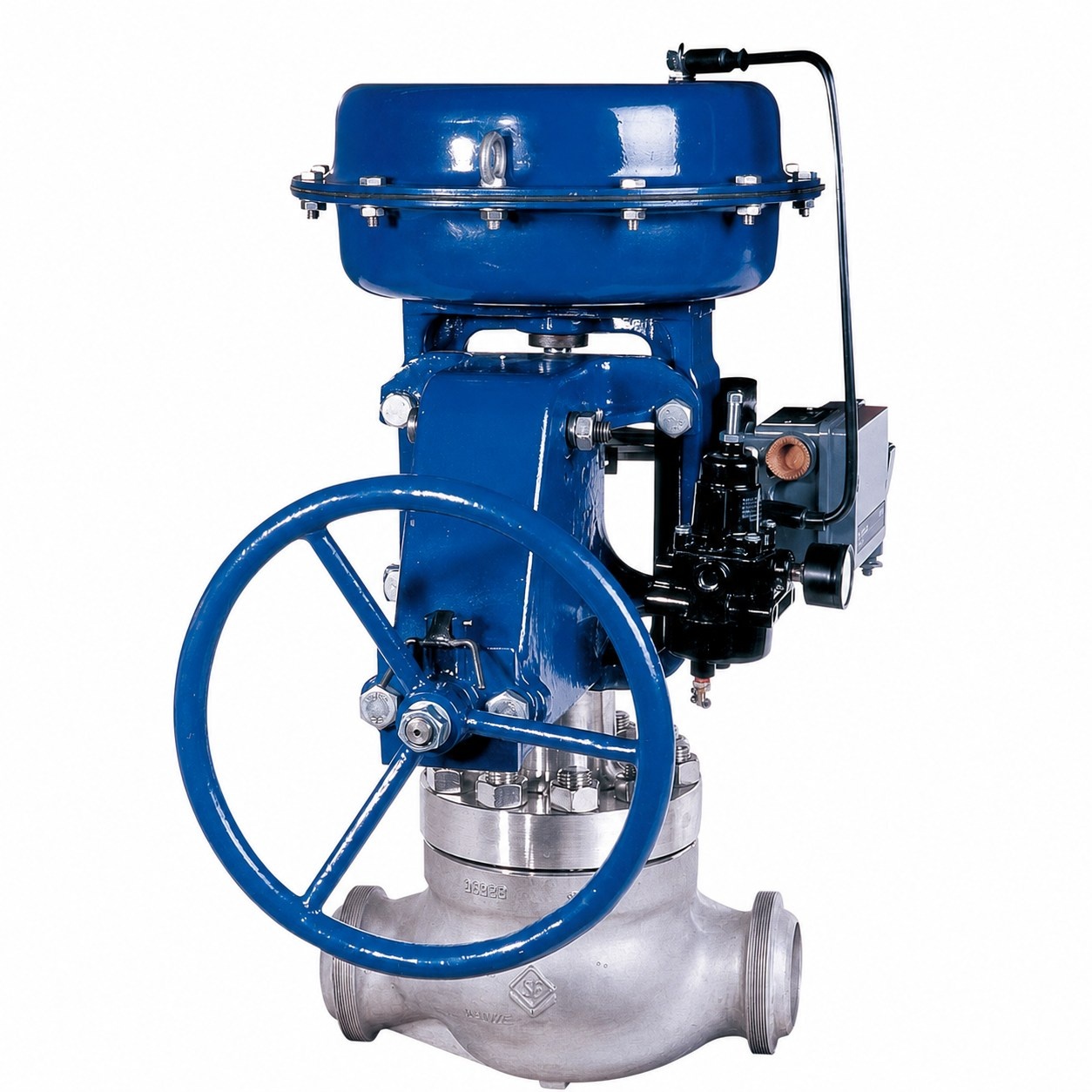

笼式气动调节阀 HCB-16C

笼式气动调节阀 HCB-16C 产品说明

HCB-16C笼式气动调节阀采用直通笼式导向结构、法兰连接和气动薄膜执行机构，用于工业管道流量及相关过程变量的连续控制。本款型号按PN16、WCB碳钢阀体配置说明。笼式导向有助于控制阀芯运动路径，实际调节性能还需结合阀芯结构、流量能力、允许压差及气动执行机构输出能力确定。

产品参数

结构与工作方式

HCB-16C采用直通笼式导向、平衡阀芯和法兰连接。多弹簧薄膜气动执行机构将气压作用转化为阀杆直线推力，带动阀芯在笼套导向下移动，通过改变流通面积实现调节。该两通结构不承担多通换向功能。执行机构应根据所需阀杆推力、行程、工作压差和仪表气源条件进行选择；需要连续阀位控制时，应核对定位器、控制信号、阀位反馈及气开气关和失气安全要求。

口径压力与材料选择

本款HCB-16C的公称压力为PN16，阀体材料为WCB铸造碳钢，采用直通笼式导向及平衡阀芯结构。金属密封或软密封需要根据实际介质、设计温度、工作压差和泄漏要求分别选择，不能将不同密封配置当成同一性能指标。对于蒸汽、易结晶、含颗粒或频繁动作工况，应核对阀芯阀座、笼套、填料及可能产生的磨蚀。其他压力和不锈钢材料方案应以对应型号分别确定。

产品特点与适用行业

HCB-16C的笼式导向和平衡阀芯结构，可用于需要控制阀芯运动、流量及压差作用力的过程调节回路。用于蒸汽减压和能源系统时，应核对实际流量、上下游压力、允许压差以及阀内件与执行机构的配合。危险区域应分别确认电磁阀、定位器、限位开关等电气附件的适用性。涉及食品、高纯、氧气、腐蚀性或有毒介质时，还需符合相应的材料、清洁及系统安全条件，不能仅凭笼式结构推断适用。

安装与调试

安装前应核对阀门铭牌、规定流向、法兰标准及结构尺寸，清除管内焊渣及硬质杂物，避免异物进入笼套与阀芯活动区域。配对法兰应保持对中，不得将管道应力传递给阀体。气动执行机构周围应预留拆装空间，仪表气源应符合执行机构及附件要求。首次调试检查气开气关方向、阀杆行程、定位器或阀位反馈、失气安全位置和联锁逻辑，再进行相应密封与动作检查。

运行维护

运行中应关注气源压力与品质、控制信号、阀位反馈、异常噪声、振动及外漏。出现动作迟缓、阀位偏差或卡涩时，应检查气源处理附件、定位器、气动薄膜执行机构和阀杆运动，再检查笼套导向面、平衡结构及阀芯阀座状态。维护前应完成介质隔离、泄压和气源等残余能量释放；更换零部件后按规定检查阀杆行程、密封和动作状态。

笼式气动调节阀选型问答

问：口径能否直接按管径选择？答：不能，应结合流量、压差和允许流速计算。问：压力等级越高是否越合适？答：应满足设计压力并兼顾连接标准和经济性。问：如何确定密封材料？答：根据介质、温度、压差、颗粒和泄漏要求综合判断。问：附件如何配置？答：按控制信号、故障位、反馈、防爆与现场接口确定。

订货资料清单

建议提供介质名称与组成、设计及工作温度、正常最大最小流量、上下游压力、最大工作压差、法兰标准、流量特性、允许泄漏要求、仪表气源、控制信号、定位器或反馈需求、气开气关形式和失气安全位置。阀天流体控制（江苏）有限公司可据此核对HCB-16C的笼式阀内件、气动执行机构及控制附件配置。
