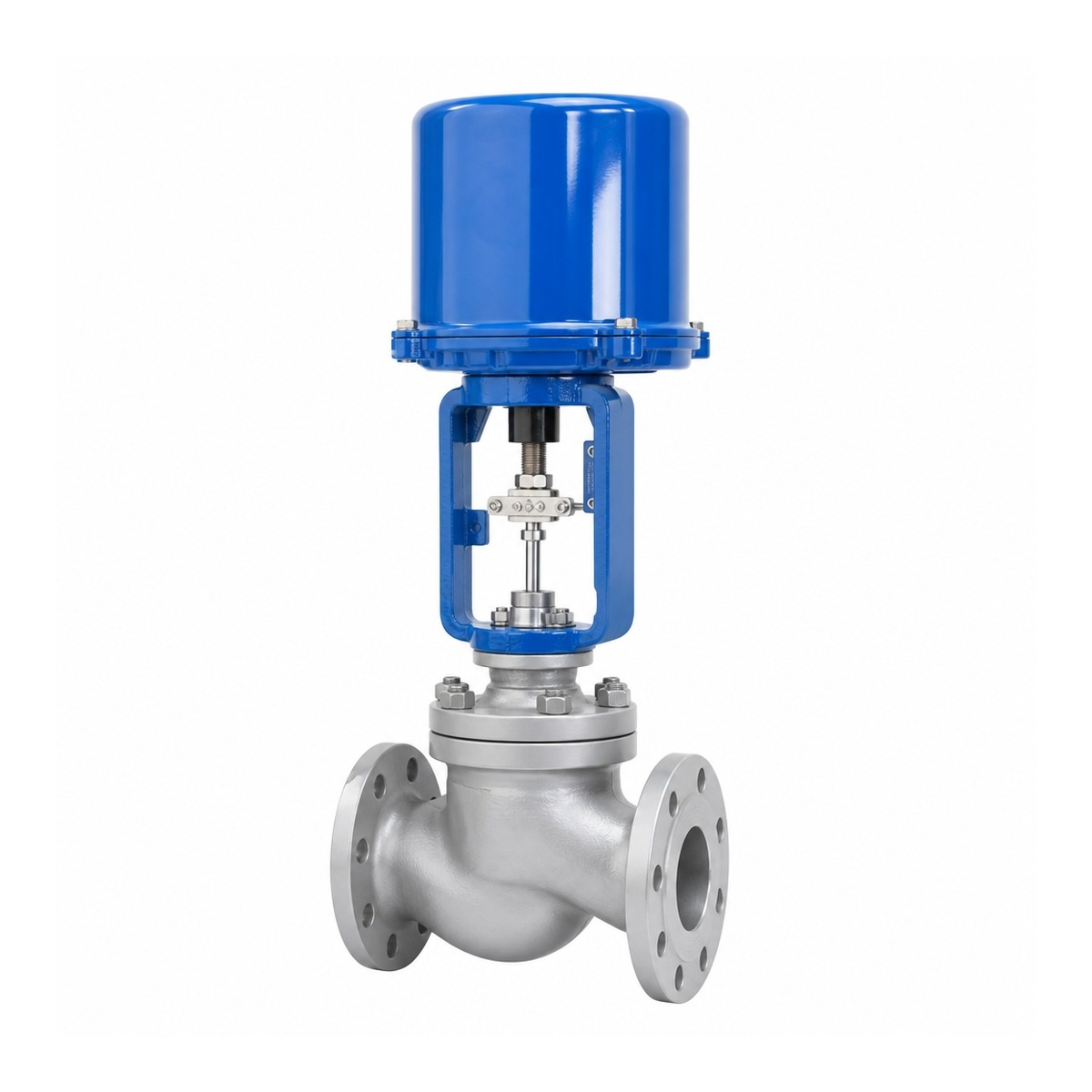

ZAZP-40C电动铸钢法兰单座调节阀

产品参数

产品介绍

ZAZP-40C电动铸钢法兰单座调节阀采用WCB铸钢阀体、直通单座阀内件和直行程电动执行机构，用于工业自动化管道的连续流量调节。

阀门通过电动执行机构带动阀杆及阀芯升降，改变阀芯与阀座之间的流通面积，配合自动控制系统调节工艺介质流量。

本型号公称压力为PN40。公称压力属于阀门承压等级标识，实际允许工作温度、压力及最大调节压差还需要结合阀体、阀内件、密封结构和执行机构确定。

一、直通单座调节结构

ZAZP-40C采用直通单座阀体，阀芯沿阀杆作直线运动。

阀芯与阀座之间的流通截面随行程改变，形成不同的节流能力。

单座结构具有明确的阀芯阀座配合部位，可以根据工艺要求选择相应的阀内件流量特性与密封结构。

阀芯在工作压差作用下受到轴向载荷，因此执行机构的推力选择需要结合最大关闭压差、阀座密封力和机械摩擦等因素进行核算。

二、PN40压力等级与工作压差

ZAZP-40C采用PN40压力等级的阀体配置。

公称压力PN40不能与流量调节压差或最大关闭压差混为一谈。

在阀门开启并参与过程调节时，实际工作压差随流量和系统阻力变化。

当阀门关闭时，执行机构需要克服规定压差及阀座密封所需的作用力。

因此，即使两台阀门具有相同的公称压力和公称通径，也可能需要不同输出能力的电动执行机构。

三、WCB阀体与阀内件材料

ZAZP-40C采用WCB铸钢阀体。

WCB材料主要承担阀体承压及机械结构作用。阀芯、阀座、阀杆和填料属于不同工作部件，其材料选择需要结合介质、温度、压差与关闭要求。

对于存在明显腐蚀性、固体颗粒或特殊温度条件的工况，应综合评估接液部件材料、密封副与阀内件的磨损风险。

金属密封和非金属密封具有不同的使用条件，不能将两者的允许温度、泄漏表现或关闭力要求直接等同。

四、电动执行机构与信号控制

ZAZP-40C采用直行程电动执行机构。

调节型执行机构通过电机和传动机构控制阀杆运动，根据控制系统指令改变阀芯位置。

对于需要远程过程控制的工业管道，可配置适合PLC或DCS系统的模拟量输入及相应阀位反馈。

控制指令、实际位置反馈和开关到位信号属于不同功能，应分别配置和校验。

需要断电后进入特定安全位置的工艺，还应选择符合相关要求的故障安全方案，不能把普通电动执行机构视为断电自动关闭机构。

电动调节阀控制信号与阀位反馈指南

五、流量系数与阀门口径

调节阀的选型不仅需要确认公称通径，还需要计算流量能力。

建议按照最小、正常和最大运行工况，分别提供介质流量、阀前压力、阀后压力及温度。

选择阀座通径和流量特性时，应核对各运行点的实际调节范围，避免长期处于不合适的开度区域。

对于存在较大节流压差的液体介质，还需要评估汽化、气蚀、闪蒸和阀内件冲蚀风险。

六、安装与调试

安装前检查阀门铭牌、流向、法兰尺寸和密封面状态，清除管道内的焊渣、硬质颗粒及其他异物。

电动执行机构应具有足够的检修空间，电气接线应满足现场环境和设备要求。

首次调试时检查供电、控制信号、阀门动作方向、行程限位和阀位反馈。

连续调节工况还需要结合控制系统完成实际运行响应验证。

检修时应先隔离管道介质、泄压并切断相关能源，确认不存在残余压力及机械储能后再进行拆检。

七、选型与订货

采购ZAZP-40C电动单座调节阀时，应提供介质名称、运行温度、最小和最大流量、阀前阀后压力、连接标准、控制信号以及关闭泄漏要求。

阀天流体控制（江苏）有限公司可根据工况确定阀内件、密封结构和电动执行机构配置，为工业过程控制系统提供相应的阀门选型方案。

调节阀产品中心

常见问题 FAQ

ZAZP-40C与ZAZP-16C有什么区别？

二者属于不同压力等级的产品配置。ZAZP-40C采用PN40压力等级，ZAZP-16C采用PN16压力等级。实际阀体尺寸、材料、执行机构和使用条件应按对应型号确定。

ZAZP-40C可以直接按照管道口径选型吗？

不能。调节阀需要根据流量、工作压差及阀内件流量特性核算实际流量能力，不能仅凭管道连接口径确定选型。

电动单座调节阀失电后会自动关闭吗？

不一定。普通电动执行机构失去主电源后通常无法继续依靠电机完成正常动作。需要断电到达规定安全位置的工况，应配置相应的故障安全装置。
