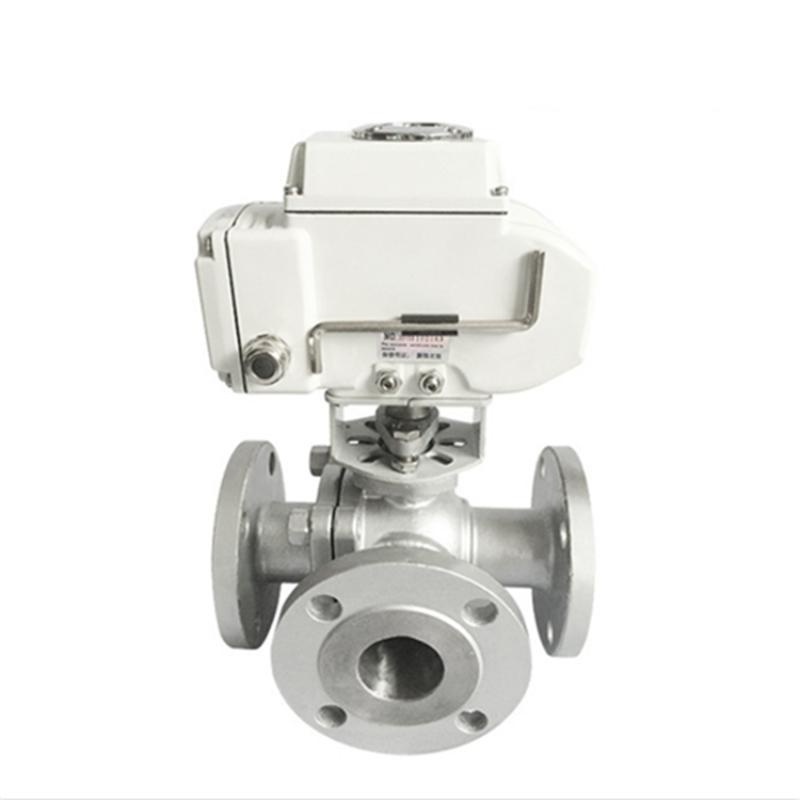

电动四通球阀 Q946F-16P

电动四通球阀 Q946F-16P产品说明

电动四通球阀 Q946F-16P适用于循环水切换、设备旁路、化工配料和自动化系统中的自动开关、切换或过程控制工况。确定配置前，应结合介质成分、工作温度、最大与正常流量、阀前后压力、连接标准、动作频率和控制信号综合判断，不能只按现有管径直接确定型号。以下参数为常用配置范围，实际供货应以项目工况、技术确认单和制造图样为准。

产品参数

结构与工作方式

Q946F-16P采用四通流道、法兰连接、浮动球结构。工作时由角行程电动执行机构驱动启闭件改变流通截面，实现启闭和多流路换向；如项目要求连续调节，应另行确认球体流道、阀座结构及执行机构是否适合节流工况。执行机构应按最大压差、阀杆推力或输出转矩选配，并预留合理余量。需要远程反馈、比例调节或联锁时，应在订货阶段明确电源、控制信号、阀位反馈、防护等级、动作时间及失电状态要求，避免附件接口与现场控制逻辑不一致。

口径压力与材料选择

常用公称通径为DN15-DN150，压力等级为PN16/PN25。阀体材料可选CF8/CF8M，其适配性需同时结合介质腐蚀性、温度循环、颗粒含量和外部环境确认。PTFE或增强PTFE软密封的允许温度、压差及泄漏要求应同步校核。对于易结晶、含颗粒、频繁动作或温度变化较大的管线，还应确认阀内件耐磨性、填料结构、支撑方式及防冲蚀措施。

产品特点与适用行业

该产品的主要特点包括多向切换、远程控制、紧凑布置。合理配置后可用于循环水切换、设备旁路、化工配料和自动化系统。涉及易燃、易爆、强腐蚀、高温或有毒介质时，应按现场规范选择防爆执行机构、定位器、电磁阀、限位开关及相应材质，不以通用参数替代专项安全评审。

安装与调试

安装前应核对铭牌、流向、连接标准和密封面，清除管道焊渣及硬质杂物，并保证前后管段同心，禁止利用阀门强行校正管线偏差。执行机构周围应预留检修空间，电缆入口应按现场环境做好防水和防护。首次调试宜在低风险条件下检查全开全关位置、行程反馈、联锁逻辑、密封情况和异常噪声，再逐步提升至工作压力。

运行维护

运行中应记录动作时间、阀位反馈、外漏、压差和控制信号。若出现动作迟缓或切换不到位，应先检查电源、接线、控制模块、阀位反馈和电动执行机构，再检查阀杆、阀座及密封件，不宜盲目增加驱动力。检修前必须隔离介质、泄压并确认无残余能量；更换密封件后按规定进行强度、密封和动作试验，并保留备件材质与检修记录。

更多电动球阀见电动球阀选型；三通换向结构可参考Q945F-16P电动T型三通球阀和Q944F-16P电动L型三通球阀。

Q946F-16P电动四通球阀常见问题

四通球阀的四个接口可以任意组合吗？

不能这样理解。实际连通关系由球体内部流道和阀位决定，选型前应明确各接口需要实现的换向组合。

Q946F-16P默认属于调节型球阀吗？

不默认。该产品首先用于启闭和多流路换向，如需连续调节，应另行确认球体流道、阀座及执行机构配置。

CF8和CF8M如何选择？

应根据介质成分、腐蚀性、温度、压力及项目材料规范确定，不能仅根据“不锈钢”名称互换。

订货资料清单

建议提供介质成分、设计与工作温度、最大和正常压力、流量范围、管道标准、动作频率、供电条件、故障安全位置及环境防护要求。阀天流体控制（江苏）有限公司将依据这些资料核对口径、材料、密封、执行机构和附件组合，使产品参数与实际管线条件一致，并为后续安装和维护提供可追溯依据。
