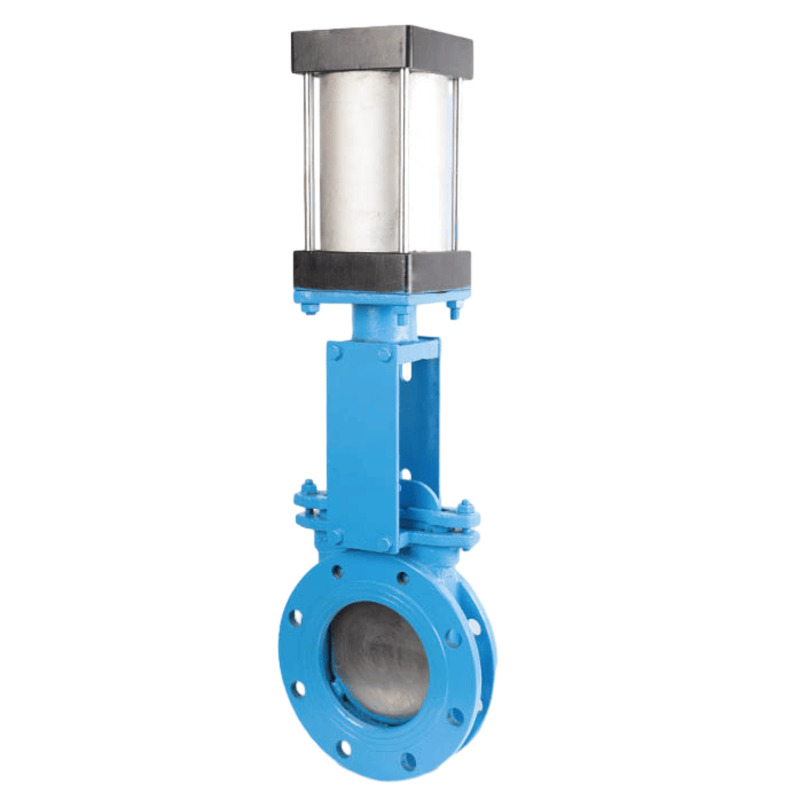

气动刀型闸阀 PZ673H-16C

PZ673H-16C 气动刀型闸阀

产品参数

产品定位

PZ673H-16C气动刀型闸阀用于纸浆、污水、矿浆等含纤维或颗粒介质的启闭与隔离。刀型闸板在关闭时沿阀体导向作直线运动，可切断悬浮物较多的介质。具体应用前应核对介质成分、颗粒粒径、纤维含量、温度、压力以及管线布置，避免只按名称或外观确定型号。

结构与动作原理

该类阀门通常采用对夹式阀体、刀型闸板和双作用气动执行机构。压缩空气进入执行机构后驱动活塞和阀杆，使闸板升降并改变通道开闭状态。气源压力、执行机构推力与阀门口径需要匹配；涉及联锁或远程控制时，应同时确认电磁阀、限位开关、气源处理件和控制信号接口。

口径压力与材料

常用口径范围可按DN50至DN600选择，压力等级可按PN10或PN16等工况确认。阀体材料可选WCB、CF8或CF8M，实际材质必须依据介质腐蚀性、氯离子含量、温度波动和环境条件确定。金属硬密封适合含颗粒切断场景，但泄漏要求、磨损速度与阀座材料仍应由项目技术条件明确。

介质与工况核对

用于纸浆和污水时，应特别关注固体含量、沉积趋势和阀门动作频率；用于煤炭、化工或矿浆系统时，还应确认磨蚀性、腐蚀性和是否存在结晶、粘附或易燃风险。若介质温度或压力接近设计边界，或存在压力脉动，应由阀门技术人员结合管道等级和执行机构推力进行复核。

气动附件配置

双作用气动执行机构在开阀和关阀方向均由气源提供动力，适合需要稳定推力和频繁动作的自动控制场合。气源应经过过滤、减压和排水处理，保持洁净干燥。需要失气保护时，应根据工艺安全要求选择附加储气、弹簧复位方案或上游联锁逻辑，并在调试前确认故障位定义。

安装要点

安装前应清理管道焊渣、硬质颗粒和其他杂物，检查两端法兰或对夹连接面是否平行同轴。阀门附近应留出执行机构、气动附件和填料部位的检修空间，避免管道应力传递到阀体。连接螺栓应按规定顺序均匀紧固，气管和电缆应固定可靠，并防止冷凝水或粉尘进入附件。

调试与运行

首次投运宜在低风险条件下检查全开、全关位置和限位反馈，确认气源压力、动作时间、联锁信号与现场控制逻辑一致。运行中若出现关不严、动作迟缓、异常噪声或外漏，应先检查气源处理件、电磁阀、执行机构和阀杆导向，再根据停机许可检查闸板、密封与填料部件，不能盲目提高供气压力。

维护建议

检修前必须隔离介质、泄压并按现场安全规程确认无残余能量。维护时可检查填料压紧状态、阀杆表面、闸板磨损、导向件和连接紧固件；更换易损件时应记录材料、规格和日期。含颗粒介质系统应结合实际磨损周期制定巡检计划，必要时保留备件以减少停机时间。

选型资料

订货或技术确认时建议提供介质名称与成分、设计及工作温度压力、最大和正常流量、固体颗粒特征、管道标准、连接方式、动作频率、气源条件、控制信号和故障安全要求。阀天流体控制（江苏）有限公司可据此核对口径、阀体材料、密封形式、执行机构和附件组合，使阀门配置与实际管线工况保持一致。

验收提示

现场验收可按项目文件完成外观、连接尺寸、启闭动作、限位反馈和密封状态检查。任何参数调整、附件替换或非标准使用条件，都应在设备记录中保留依据，便于后续维护与追溯。
