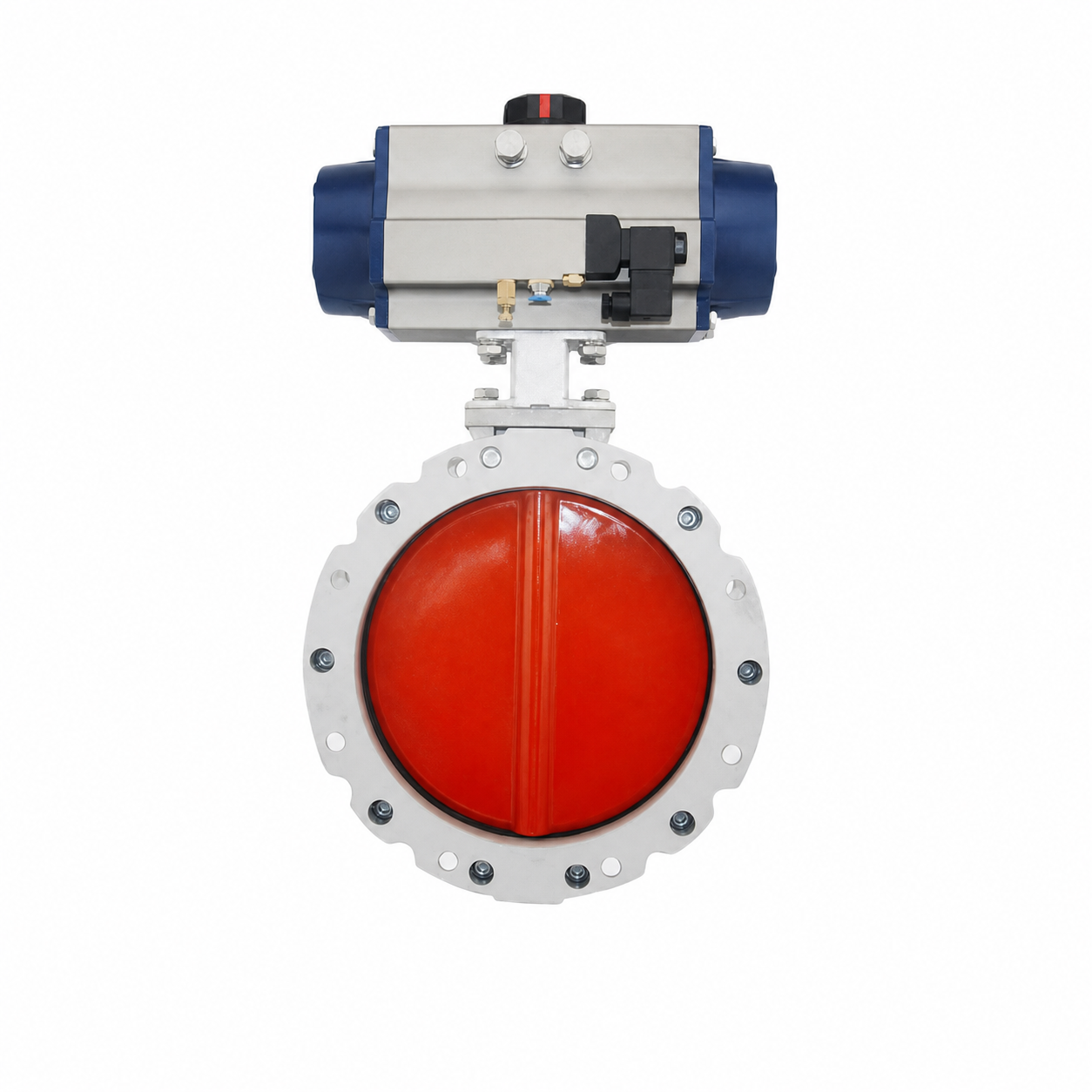

气动粉体蝶阀 FP1000-22E4

FP1000-22E4 气动粉体蝶阀

产品参数

结构与应用说明

FP1000-22E4气动粉体蝶阀用于料仓、螺旋输送机和气力输送管线的粉体启闭。圆盘式阀板在气动执行机构驱动下旋转九十度，完成快速开关。选型应核对粉体粒径、堆积密度、含水率、温度、工作压力和动作频率，避免仅按连接口径确定阀门配置。

结构与应用说明

常用口径可按DN100至DN300选择，压力范围适合低压粉体输送工况。阀体可采用铝合金或碳钢，聚合物软密封有助于降低粉尘外逸。实际材料应结合介质磨蚀性、腐蚀性和环境温度确认，含硬质颗粒或易结块介质还应评估阀板和密封件的磨损周期。

结构与应用说明

双作用气动执行机构在开关两个方向均由压缩空气提供动力，适合频繁启闭和远程联锁。气源应洁净干燥，并配置过滤减压装置。需要阀位反馈或故障联锁时，可配限位开关、电磁阀和现场控制附件；所有电气部件应按环境防护和危险区域等级选择。

结构与应用说明

安装前应清理连接面和管线杂物，保证阀门两端同轴，避免料仓或管道重量直接作用在阀体上。首次调试应检查全开全关位置、动作时间、气源压力和联锁信号。运行中若出现动作迟缓、粉尘泄漏或关不到位，应依次检查气源、执行机构、阀板、密封圈和沉积物。

结构与应用说明

检修前必须停止送料、隔离气源并确认设备无残余压力。维护时检查紧固件、阀轴、密封圈和气动附件，记录磨损与更换周期。阀天流体控制（江苏）有限公司建议订货时提供粉体性质、温度压力、接口尺寸、动作频率、气源条件和控制要求，以便核对阀体、密封与执行机构组合。
