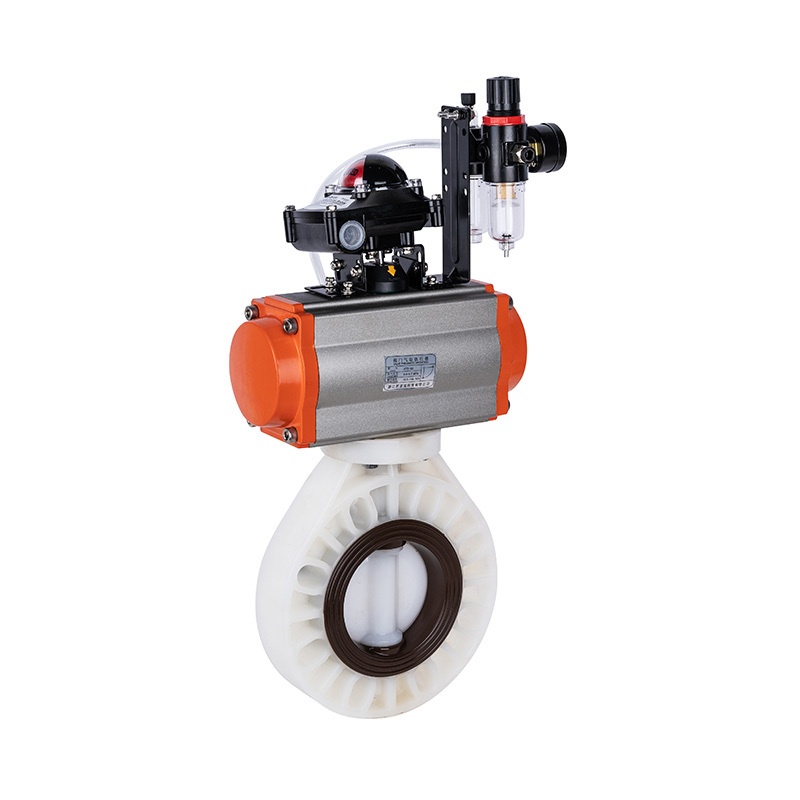

气动PVDF蝶阀 D671X-10F

气动PVDF蝶阀 D671X-10F

产品特点
耐腐蚀、轻量化、气动快速动作
型号
D671X-10F
规格口径
DN32-DN300
压力等级
PN10
材质
PVDF
产品介绍

气动PVDF蝶阀 D671X-10F

D671X-10F气动PVDF蝶阀采用PVDF阀体、对夹连接与弹性密封,由气动执行机构带动蝶板旋转。塑料阀体构成接液流道,EPDM或FPM等密封件承担关闭接触,适用于材料相容的腐蚀性液体及工艺支路。

产品参数

产品型号D671X-10F
结构形式对夹连接、PVDF阀体、软密封蝶板
公称通径DN32-DN300
压力等级PN10
阀体材质PVDF
密封形式EPDM或FPM软密封
驱动方式双作用或单作用气动执行机构
适用温度-20℃至120℃,按密封材料确认
适用介质酸碱、盐溶液及相容性腐蚀性介质

结构与工作方式

气缸驱动阀轴转动,使蝶板改变通流开口并在关闭位置与阀座密封。PVDF阀体与密封件分别承担流道和接触任务,机构通过相配支架传递转矩。动作速度由气路通流能力、排气及负载共同决定。

口径压力与材料选择

PVDF阀体与EPDM、FPM密封属于不同材料系统,应分别比较介质、浓度、温度和清洗液的作用。液体由塑料流道直接接触阀体,这与金属壳体加氟塑料衬层的结构不同。承压条件按PVDF、密封和装配组成的整阀配置选择。

清洗温度变化怎样影响塑料管路

生产与清洗交替时,阀体、连接管和密封经历不同温度及化学接触。管道热伸长可能给阀门带来弯曲载荷,支撑和补偿布置应把这部分运动合理分配,同时让密封胶料覆盖清洗工况。

安装与调试

对夹装配保持管段自然对中,法兰均匀受力,并留出蝶板开启间隙。塑料阀体周围的管道和气缸组件由相应支撑承担重量。调试前安全隔离工艺及气路,检查真实行程、失气动作和反馈。

运行维护

外漏时区分法兰受力、塑料件变形和密封损伤;启闭变慢时比较动态气压、排气与机械阻力。检修前泄压、清洗并控制驱动和弹簧意外动作,检查接液表面、阀座与支架的具体状态。

气动PVDF蝶阀选型问答

PVDF阀体还需要选密封胶料吗?

需要。液体同时接触塑料流道和关闭、轴端等密封部位,PVDF适用的介质条件与胶料条件分别比较。清洗剂、温度和接触时间也会影响密封选择。

清洗升温后法兰开始漏,先检查哪里?

对比清洗温度和压力,再看两端管道热伸长、法兰均匀受力及密封状态。塑料件变形、支撑不当和胶料变化的处理方向不同,安全隔离后按实际漏点检查。

停气后要求保持开启,怎么安排?

确定实际全开位置与复位旋转方向,选择相应弹簧、气路和控制附件,并按最不利负载比较复位输出。设备恢复供气后的动作顺序及反馈也要与此工况配合。

订货资料

订货给出生产介质和清洗剂、温度、压力、流量及动作频率,分别选择PVDF阀体与密封材料。连接提供法兰、管内及安装尺寸,控制列出气源、失气目标、电磁阀电压和反馈要求。
